Светодиодный драйвер и блок аварийного управления

Введение

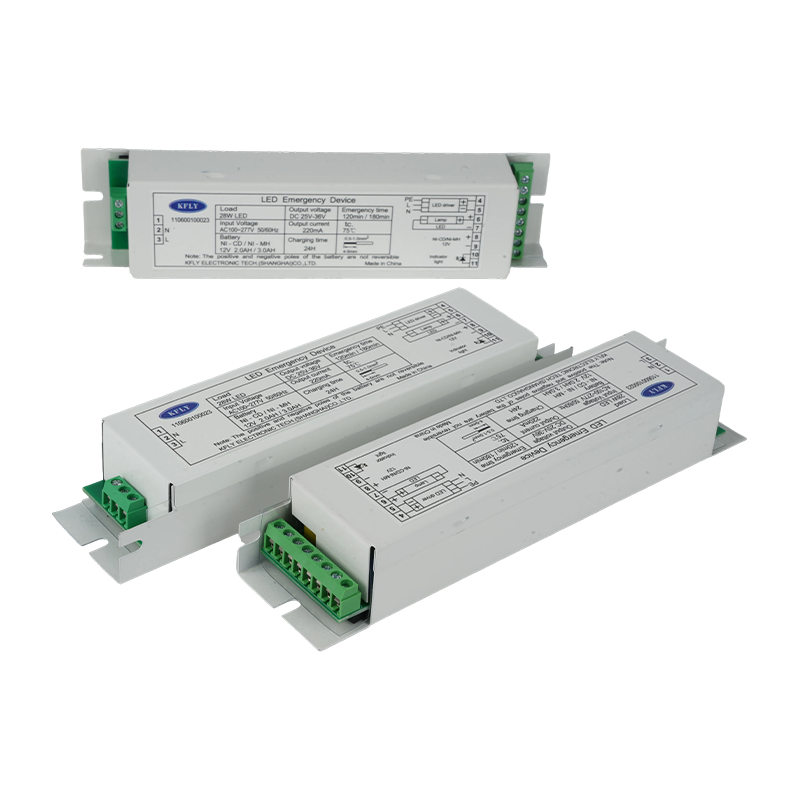

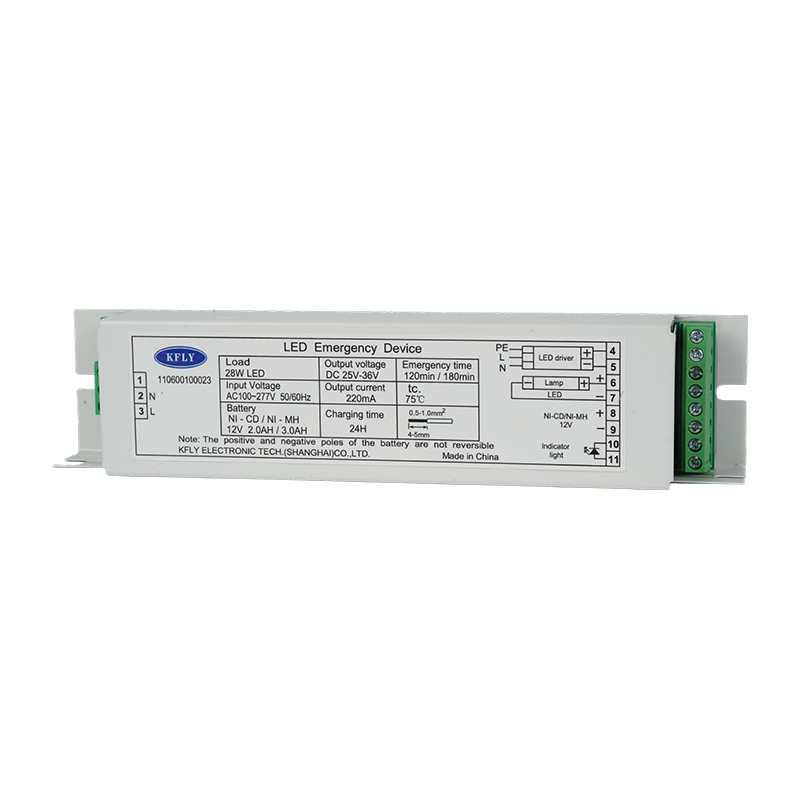

Это новое поколение аварийного источника питания с прямым приводом, разработанное специально для светодиодных светильников. Используя топологию изолированной схемы и технологию цифрового управления, устройство интегрируется со стандартным светодиодным драйвером и аварийной батареей, образуя полноценную систему нормального/аварийного освещения. Выход стандартного светодиодного драйвера подключается к источнику света через блок аварийного управления; при нормальной работе светодиодный источник света питается от стандартного драйвера, а блок аварийного управления заряжает аккумулятор. При отключении электроэнергии блок аварийного управления автоматически переключается в аварийный режим в течение 0,3 секунды, повышая напряжение батареи до уровня, необходимого для питания светодиодного источника света. Изделие оснащено выходным интерфейсом для индикатора состояния, отображающего различные рабочие состояния. Подходит для широкого спектра светодиодных осветительных приборов, требующих аварийной работы.

Характеристики продукта

Это автономный блок аварийного управления, специально разработанный и созданный нашей компанией для светодиодных светильников. В связи с постоянным появлением новых материалов, технологий и производственных процессов в последние годы было произведено большое количество разнообразных светодиодных драйверов, что ознаменовало критический период технологической модернизации в светотехнической отрасли. Блок аварийного управления серии 1106001 использует современную топологию изолированных цепей, отличающуюся комплексной конструкцией цепей и цифровым управлением. К основным характеристикам относятся низкий уровень шума, энергоэффективность, экологичность, высокая эффективность, изоляция входа-выхода, прямое аварийное включение источника света, интеграция с корпусом светильника и быстрое рассеивание тепла.

Производительность продукта

Защита от обрыва цепи: если на выходе нет нагрузки или разомкнута цепь, устройство немедленно переключается в состояние постоянного напряжения, чтобы предотвратить повреждение, вызванное чрезмерным выходным напряжением; оно автоматически возобновляет работу при постоянном токе после устранения состояния обрыва цепи.
Защита от короткого замыкания: в случае короткого замыкания на выходе (подключение положительных и отрицательных клемм) устройство автоматически останавливает выход, чтобы предотвратить необратимое повреждение. Нормальная работа при постоянном токе или постоянном напряжении возобновляется сразу после устранения короткого замыкания.
Защита от перегрузки/легкой нагрузки: устройство рассчитано на работу при постоянном токе и поддерживает постоянный выходной ток, когда нагрузка находится в указанном расчетном диапазоне. Если нагрузка выходит за пределы этого диапазона, устройство переходит в режим защиты: 1) Если выходное напряжение слишком низкое, драйвер входит в цикл частых запусков и выключений, в результате чего светодиоды мерцают; 2) Если выходное напряжение слишком высокое, устройство переходит в режим защиты постоянным напряжением, что приводит к снижению яркости светодиодов и невозможности достижения значения тока по умолчанию.
Защита от перезарядки аккумулятора: контроллер использует зарядку постоянным током с ограничением по напряжению; когда напряжение отдельного элемента аккумулятора достигает 1,42 В, контроллер переключается на подзарядку малым током.
Защита от переразряда аккумулятора: контроллер автоматически отключает выходную мощность, когда напряжение отдельного элемента аккумулятора падает до уровня в диапазоне 0,9 В–1,1 В. Выдерживаемое напряжение: 1500 В ±10% / 5 мА / 1 мин / 50 Гц между основным входом питания и корпусом;
500 В ±10% / 5 мА / 1 мин / 50 Гц между внешними клеммами под напряжением и корпусом.
Сопротивление изоляции: ≥50 МОм между основным входом питания и корпусом;
≥20 МОм между внешними токоведущими клеммами, требующими изоляции, и корпусом.
Функция индикатора: внешний красный светодиод (постоянный ток 1,9–2,2 В); горит постоянно во время работы от сети; равномерно мигает с частотой 1 Гц в аварийном режиме; быстро мигает с частотой 3 Гц перед окончанием аварийного режима.

Меры предосторожности при использовании и инструкции по установке

Меры предосторожности при использовании:
1) Входное напряжение должно находиться в указанном рабочем диапазоне переменного тока 100 В–277 В.
2) Изделие следует использовать в пределах номинального диапазона температур окружающей среды; убедитесь, что в источнике питания достаточно места и подходящей среды для рассеивания тепла.
Инструкции по установке:
1) Подключите источник питания к сетевому источнику питания, оснащенному защитным заземлением (заземлением) для обеспечения безопасности оператора.
2) Подключите устройство строго в соответствии с расположением клемм, указанным на этикетке корпуса. Убедитесь, что соединения безопасны, и убедитесь, что входные и выходные линии не перевернуты и что полярность батареи правильная.
3) Подключайте источник питания только после подтверждения того, что характеристики нагрузки полностью соответствуют характеристикам системы электропитания.

Аномалии и устранение неполадок

1) Если после первоначальной электроустановки устройство не загорается или возникают другие проблемы, отсоедините вход переменного тока и проверьте правильность проводки, а также наличие плохого контакта на выходных или входных клеммах переменного тока.
2) Если светодиод загорается после установки, но выходной сигнал ненормальный, отключите вход переменного тока и проверьте выход постоянного тока на предмет перегрузки или легкой нагрузки.

Информация о модели

Электрические характеристики

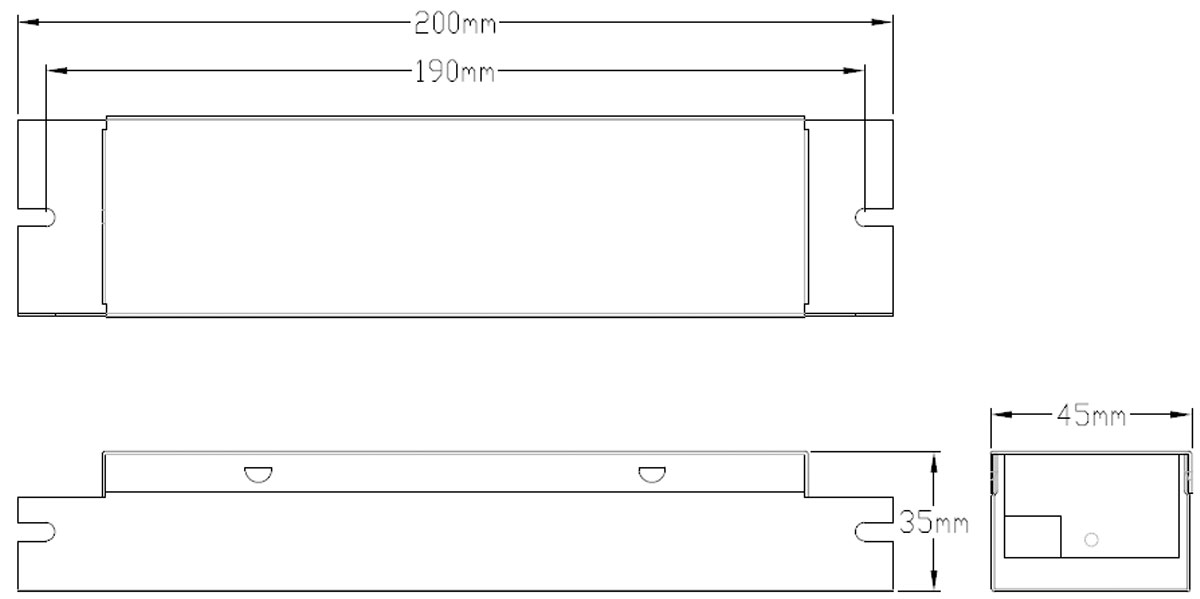

Чертеж размеров

Размеры (L × W × H)

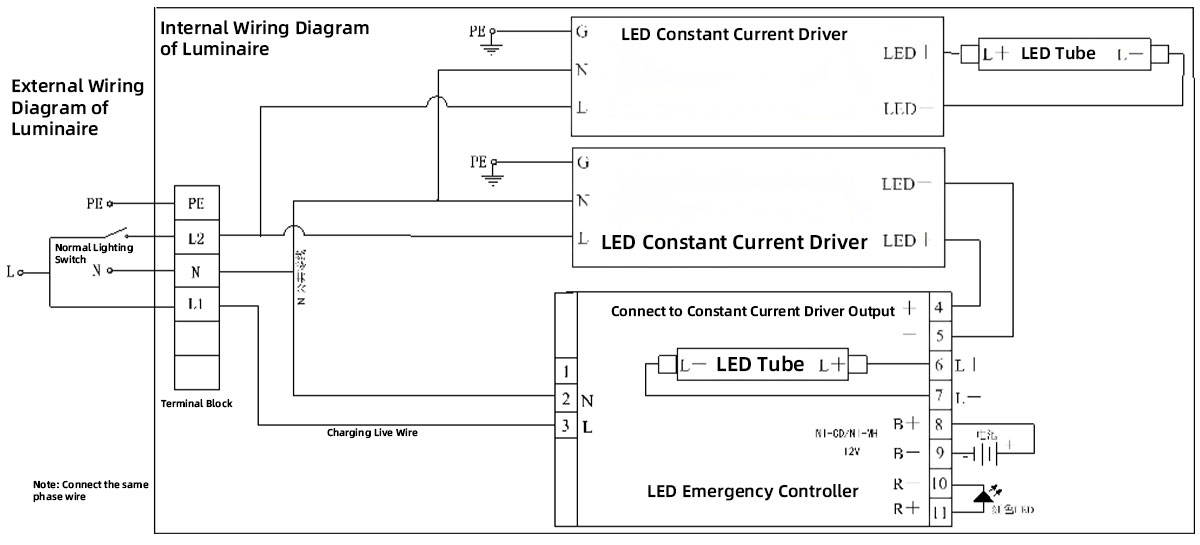

Схема электропроводки
