English
Взрывозащищенный инкапсулированный светодиодный блок управления
Основные моменты и особенности
1. Выход постоянного тока 30–36 В; конструкция постоянного тока
2. Изолированная архитектура с высоким коэффициентом мощности
3. Подходит для взрывозащищенного освещения
4. Сертифицирован по электробезопасности
5. Подходит для светильников класса I
6. Подходит для рабочих температур до -50°C
7. 5-летняя гарантия
Введение

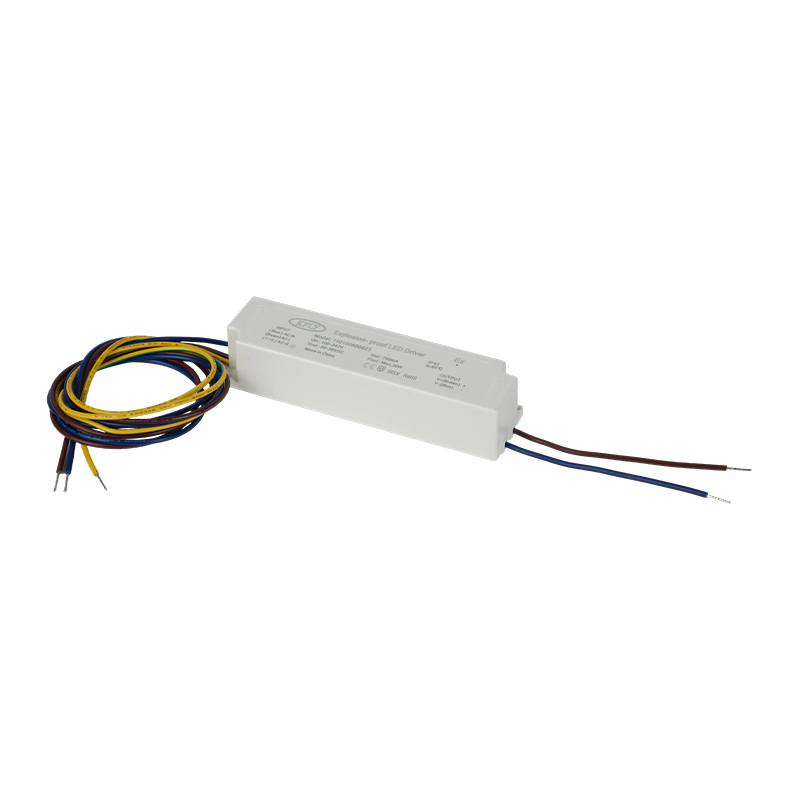

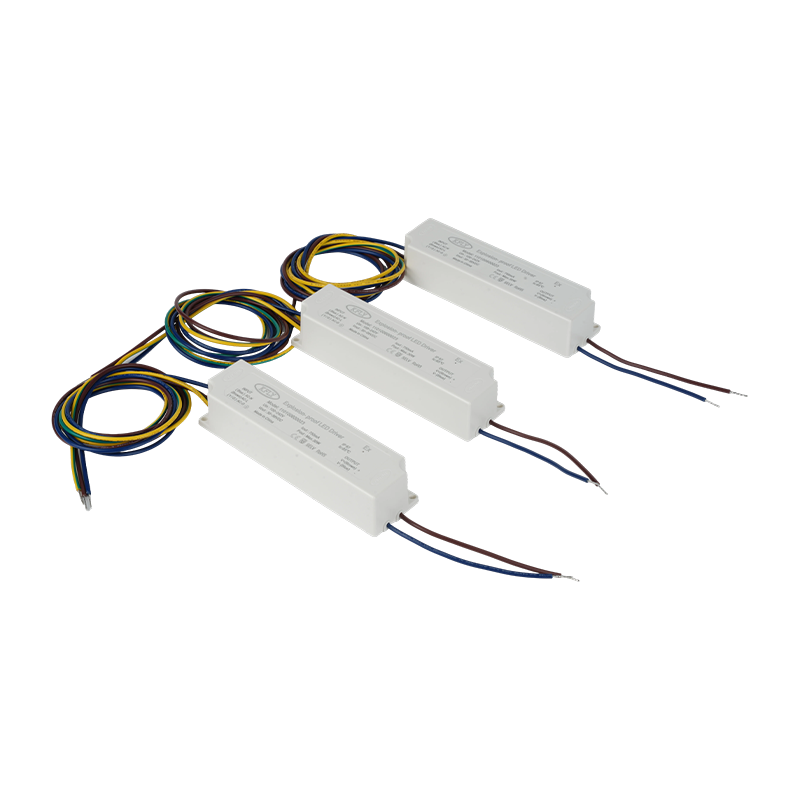

Серия светодиодных драйверов с фиксированным выходным током KFLY мощностью 20–30 Вт подходит как для взрывозащищенных, так и для общих осветительных приборов.
Эти драйверы соответствуют мировым стандартам сертификации и оснащены выходным напряжением SELV, что обеспечивает безопасность даже в случае повреждения проводки или светодиодной платы. Разработанные в соответствии со стандартами освещения I класса, они просты в установке. Кроме того, их высокая эффективность отвечает требованиям энергосбережения, а оптимальная производительность ЭМС была ключевым приоритетом при разработке. Тщательно спроектированные и тщательно протестированные, они надежно работают в различных условиях освещения. Их исключительная долговечность обеспечивает клиентам душевное спокойствие и снижает затраты на техническое обслуживание.
Информация о модели
| Модель No. | Диапазон входных вольтажей | Наклонный выход Вольтаж | Растянутый выход Current |
| 110100600015 | 100～242Vac | 30～36Vdc | 0,55 А |
| 110100600023 | 0,75 А |
Входные рейтинги / характеристики
| Модель №. | 110100600015 | 110100600023 | |
| Номинальное входное напряжение | 100～242 В переменного тока | ||
| Диапазон входного напряжения | 90～277 Вакуум | ||
| Номинальная частота ввода | 50～60 Гц | ||
| Диапазон входных частот | 47～63 Гц | ||
| Входной ток (тип.) | 0,1 тип. | 0,15 тип. | |
| Эффективность ¹) @ 230 В переменного тока | 83% тип. | 84% тип. | |
| Пик пускового тока >50%, длительность | 17,6А / 100ус | 20,8А / 100ус | |
| Макс. Количество драйверов, поддерживаемых автоматическим выключателем | В16 | 70 шт | 46 шт |
| С16 | 88 шт | 58 шт | |
| Коэффициент мощности при полной нагрузке | > 0,95 | ||
| Полное гармоническое искажение при полной нагрузке | Соответствует IEC 61000-3-2 Класс C | ||
| Ток утечки | < 0,7 мА при 230 В переменного тока | ||
1) Испытано при 100% нагрузке (типичное значение) после 30-минутного предварительного нагрева.
Рейтинги / характеристики продукции
| Модель №. | 110100600015 | 110100600023 |
| Номинальное выходное напряжение | 30～36 В постоянного тока | |
| Диапазон выходного тока | 0,55А | 0,75А |
| Максимальное выходное напряжение холостого хода | 60В постоянного тока | |
| Максимальная выходная мощность | 20 Вт | 30 Вт |
| Допуск выходного напряжения | ± 3% | |
| Линейное регулирование | ± 1% | |
| Регулирование нагрузки | ± 3% | |
| Выходная пульсация | 900мВ | |
| Время подъема | < 50мс | |
| Время запуска | < 1,0с | |
Механические характеристики
| Модель №. | 110100600015 | 110100600023 |
| Жилье | ПК94В0 | |
| Вес единицы [кг] [фунт] | 0,3 0,7 |
|
| Система охлаждения | Естественное конвекционное охлаждение | |
| Коммерческая коробка: количество в коробке | 40 шт | |
| Коммерческая коробка: Вес коробки [кг] [фунт] | 12.55 27,7 |
|

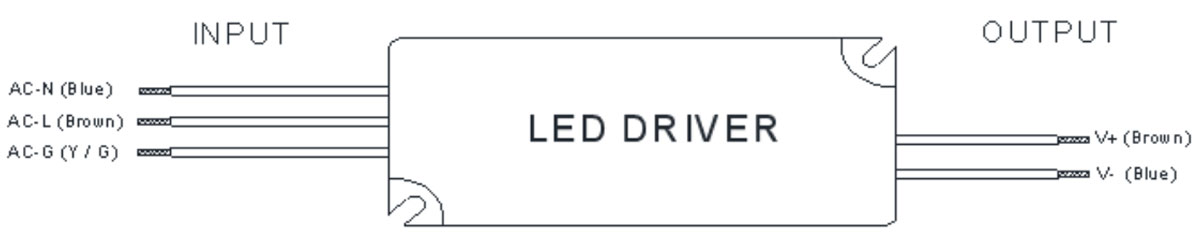

| Входные терминалы | Живой: Синий, Нейтральный: Коричневый | |
| Выходные терминалы | Положительный: Коричневый, Отрицательный: Синий | |
| Шум (на расстоянии 30 см) | Уровень звукового давления (SPL) ＜ 24 дБА | |
Функции защиты
| Модель №. | 110100600015 | 110100600023 |
| Защита от перенапряжения | Автоматическое восстановление после устранения неисправности | |
| Защита от перегрузки/перегрузки по току | Автоматическое восстановление после устранения неисправности | |
| Защита от короткого замыкания | Автоматическое восстановление после устранения неисправности | |
| Защита от перегрева | Автоматическое восстановление после устранения неисправности | |
| Применимый класс светильника | Класс I, класс изоляции согласно IEC 60598 | |
Данные о надежности
| Модель №. | 110100600015 | 110100600023 |
| Продолжительность жизни | 50 000 часов при температуре корпуса для испытания на срок службы | |
| МТТФ | 850 000 часов при температуре окружающей среды +45°C (согласно Telcordia SR332, общий процент отказов менее 10%) | |
Стандарты безопасности / Директивы
| Модель №. | 110100600015 | 110100600023 | ||
| Электробезопасность - UL | UL 8750, класс P, тип «HL». Выход класса 2 | |||
| Электробезопасность - CSA | CAN/CSA C22.2 № 250.13 | |||
| Электробезопасность - схема CB | IEC 61347-1, IEC 61347-2-13, выход SELVIEC 60335-1, IEC 60335-2-89 и Приложение BB, IEC 60335-2-24 и Приложение CC | |||
| Электробезопасность - CCC | GB 17625.1-2012, GB/T 17743-2021;GB 19510.1-2009, GB 19510.14-2009 | |||
| Электробезопасность - RCM | AS 61347.2.13:2018AS/NZS 61347.1:2016, включая поправку A1 | |||
| СЕ | Соответствует следующим директивам: Директива по низкому напряжению 2014/35/ЕС; Директива по ЭМС 2014/30/ЕС; Директива RoHS 2011/65/ЕС + (ЕС) 2015/863; Директива ErP 2009/125/ЕС меры по реализации Регламента Комиссии (ЕС) 2019/2020. | |||
| Бывший | Соответствует следующим нормам:GB/T 3836.1-2021 Взрывоопасные среды Часть 1: Оборудование, Общие требования;GB/T 3836.2-2021 Взрывоопасные среды Часть 2: Оборудование, защищенное взрывозащищенным кожухом «d» | |||
| Изоляция | Вход | Выход | Корпус | |
| Вход | Н/Д | 3000В переменного тока | Н/Д | |
| Выход | 3000В переменного тока | Н/Д | Н/Д | |
| Корпус | Н/Д | Н/Д | Н/Д | |
ЭМС
| Модель № | 1.10101E+11 | 1.10101E+11 |
| Излучаемое / проводимое излучение | Соответствует стандарту BS EN / IEC 55015Соответствует стандарту FCC Part 15 Class A | |
| Иммунитет | Соответствует стандарту BS EN / IEC 61547 | |
| Электростатический разряд (ЭСД) | МЭК 61000-4-2 | ESD, критерий A¹) или B²)Воздушный разряд: 8 кВ; Контактный разряд: 4 кВ |
| Лучистый иммунитет (РС) | МЭК 61000-4-3 | RS, критерий A¹) 80 МГц～1 ГГц, 3 В/м, 1 кГц синусоида/80% AM-модуляция |
| Электрический быстрый переходный процесс/всплеск (EFT/Burst) | МЭК 61000-4-4 | 1кВ, Критерий A¹) или B²) |
| Всплеск | МЭК 61000-4-5 | Критерий A¹) или B²)Общий режим: 4 кВ; Дифференциальный режим: 2 кВ1,2/50 мкс, комбинированная волна 8/20 мкс, сопротивление источника 2 Ом (LN), 12 Ом (L-PE и N-PE) |
| АНСИ С62.41 | Соответствует категории A1, с кольцевой волной 2,5 кВ/100 кА, критерий A¹) | |
| Проведенный иммунитет (CS) | МЭК 61000-4-6 | 150 кГц-80 МГц, 3 В среднеквадратичного значения, критерий A¹) |
| Мощность Частотное Магнитное Поле (PFMF) | МЭК 61000-4-8 | 3А/м, Критерий А¹) |
| Провалы напряжения / прерывания (провалы) | МЭК 61000-4-11 | Критерий A¹) или B²); 100% провал; 0,5 цикла; самовосстанавливающийся; 30% провал; 10 циклов; самовосстанавливающийся |
| Эмиссия гармонического тока | МЭК 61000-3-2 | Класс C (230 В переменного тока при 100% нагрузке) |
| Колебания напряжения и мерцание | МЭК 61000-3-3 | Pst ≤ 1,0; dmax ≤ 4%; Plt ≤ 0,65; dc ≤ 3,3%; Tmax ≤ 500 мс |
1. Критерий А: Нормальная работа в пределах спецификации.
2. Критерий B: Временная деградация или потеря функции, самовосстанавливающаяся.

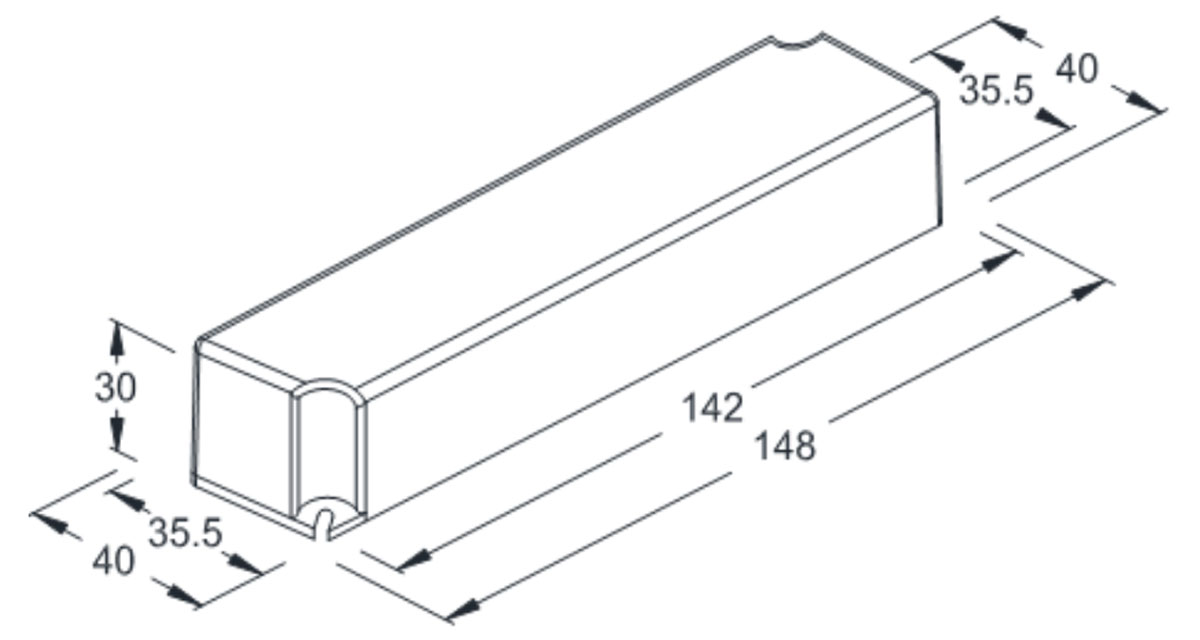

Чертеж размеров
Размеры (L × W × H)
| 110100600015 | 148 х 40 х 30 мм |
| 110100600023 | 148 х 40 х 30 мм |

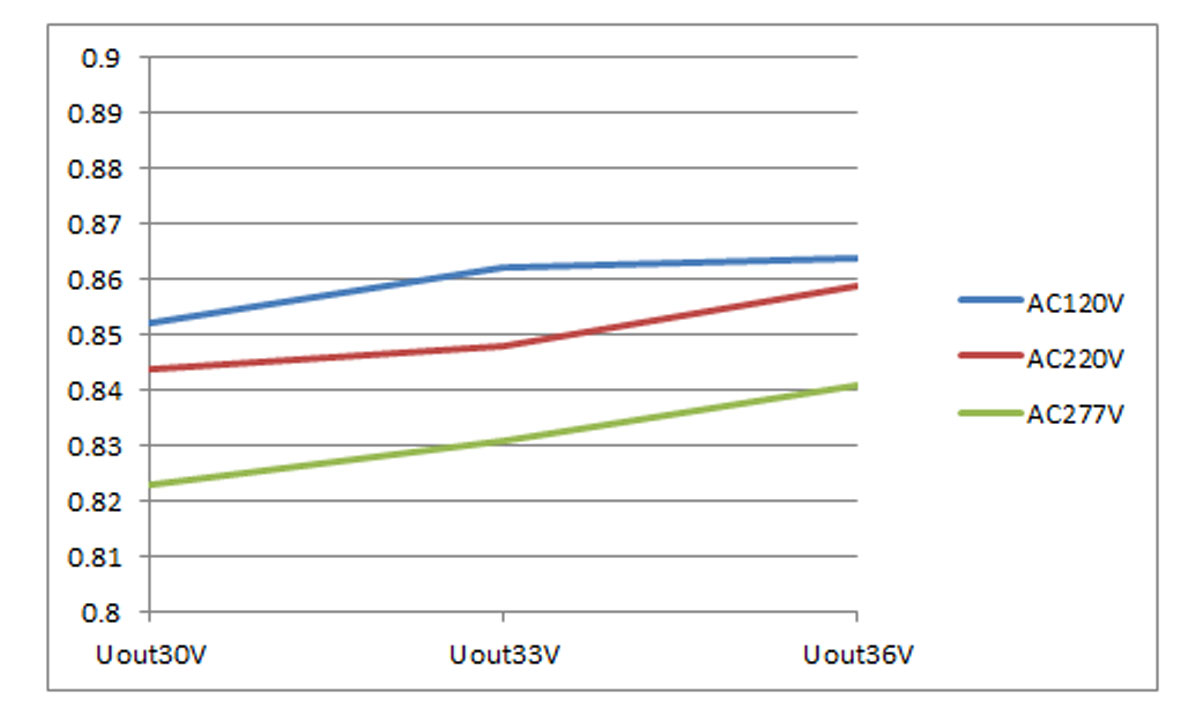

Кривая зависимости эффективности от выходной мощности

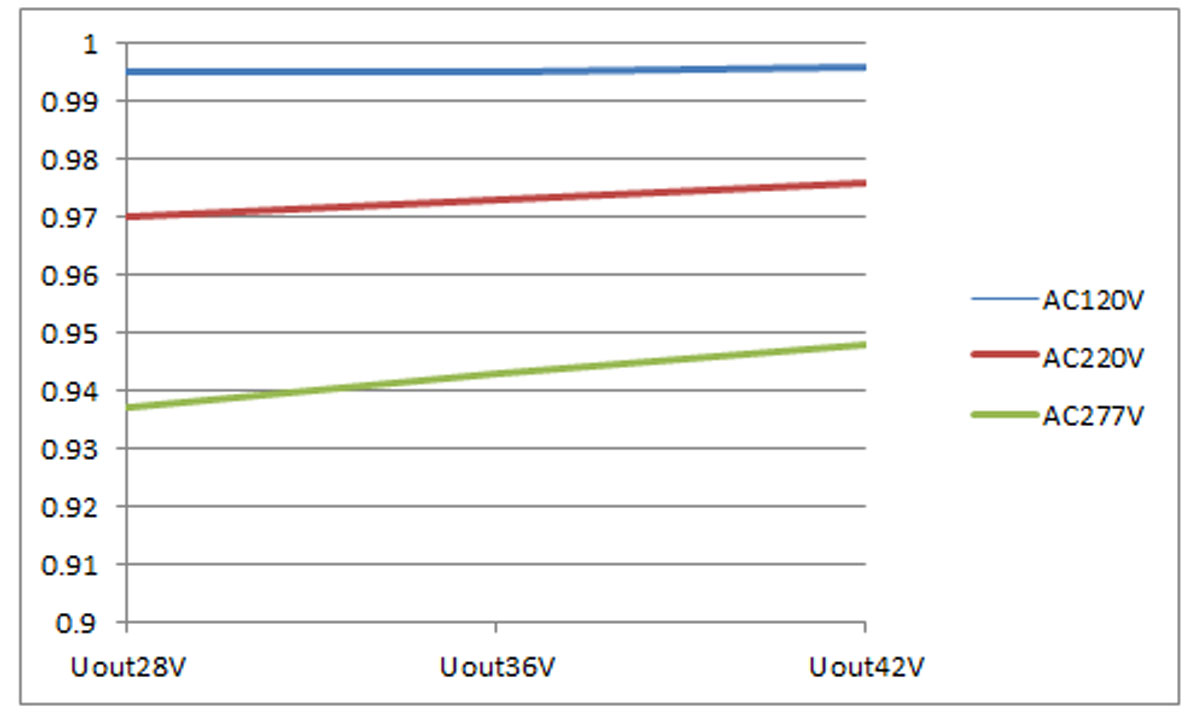

Кривая зависимости коэффициента мощности от выходной мощности

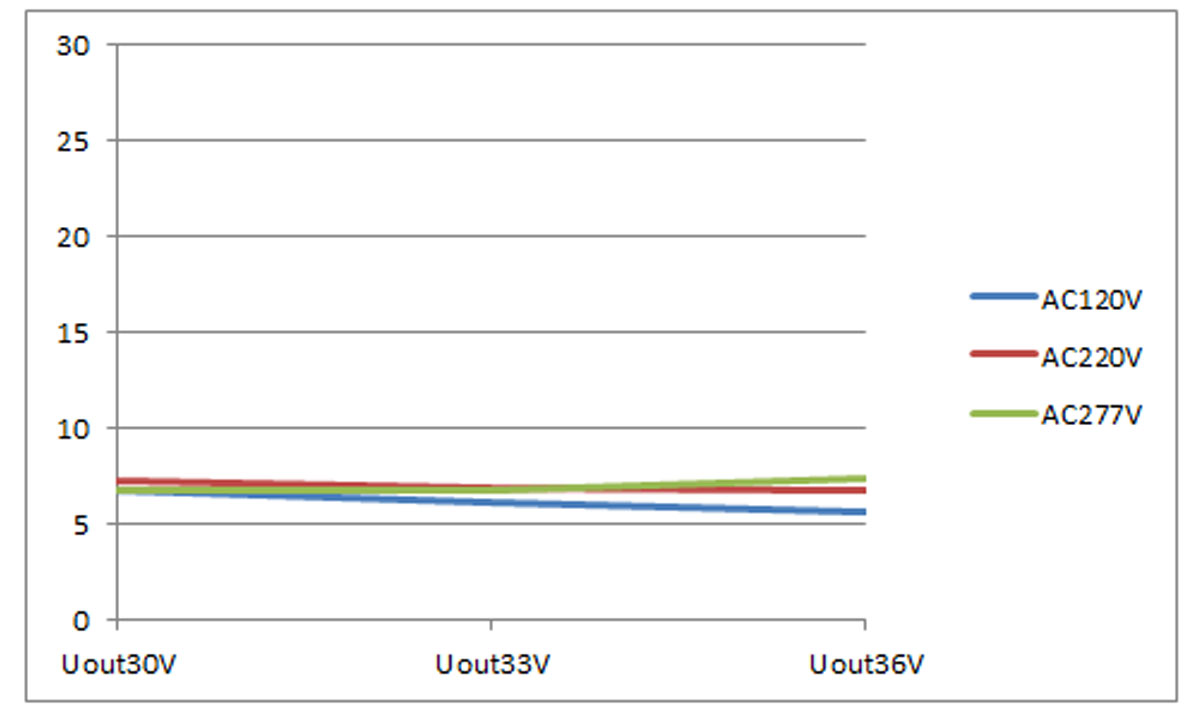

Кривая зависимости полного гармонического искажения (THD) от выходной мощности
