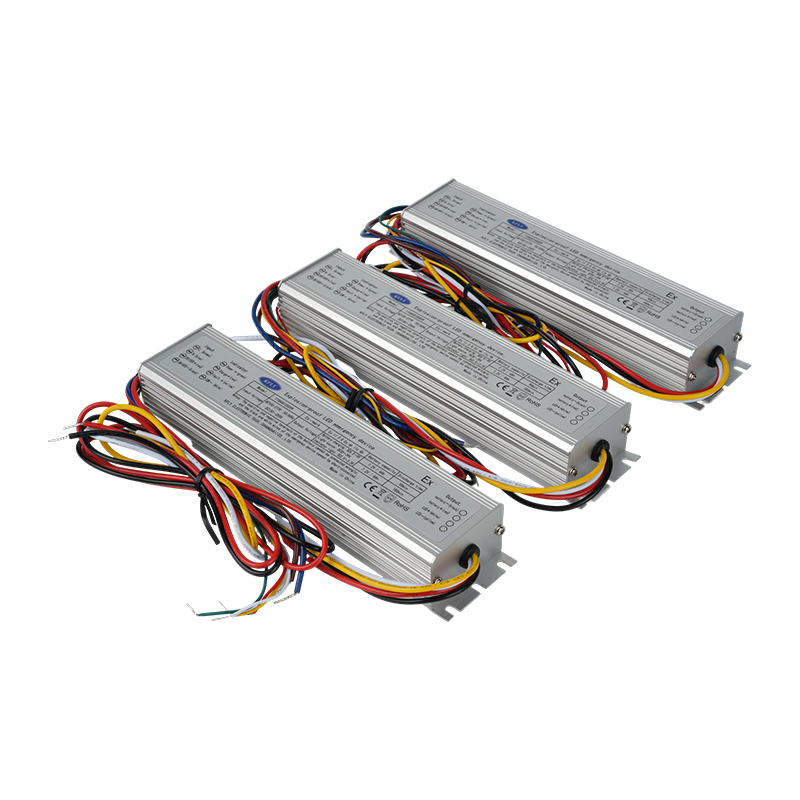

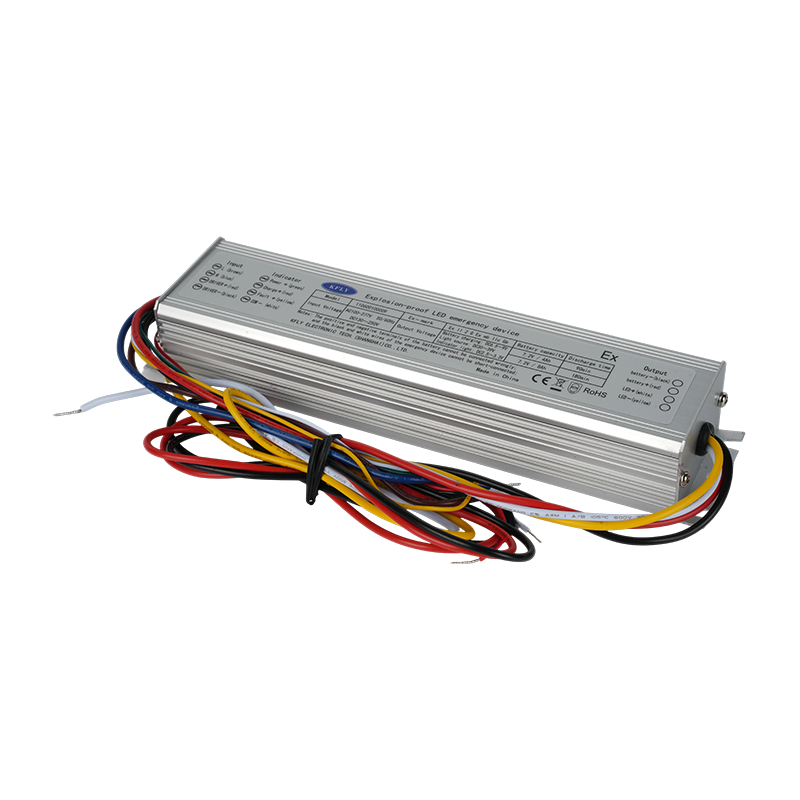

Взрывозащищенный автономный светодиодный блок аварийного управления

Введение

Это автономный блок аварийного управления, предназначенный для взрывозащищенных светодиодных светильников. Используя топологию изолированной схемы и технологию цифрового управления, он интегрируется со стандартным светодиодным драйвером и аварийной батареей, образуя двухрежимную (нормальную/аварийную) систему освещения. В нормальных условиях питания светодиодный источник света питается от стандартного драйвера, а блок аварийного управления заряжает аккумулятор. При отключении питания устройство автоматически переключается в аварийный режим в течение 0,3 секунды; оно повышает напряжение батареи до уровня, необходимого для работы светодиодов, тем самым поддерживая освещенность. Устройство оснащено выходным интерфейсом для индикатора состояния, сигнализирующего о различных рабочих состояниях. Разработанные в строгом соответствии со стандартами взрывобезопасности, внутренние схемы и компоненты заключены в силиконовый герметик, что делает продукт пригодным для сред со строгими требованиями к взрывозащите и аварийному освещению —например, нефтехимические заводы, заправочные станции, шахты, туннели, фармацевтические предприятия и мастерские с горючей пылью.

Характеристики продукта

Это автономный блок аварийного управления, разработанный нашей компанией специально для взрывозащищенных светодиодных светильников. Благодаря постоянному появлению новых материалов, технологий и производственных процессов в последние годы было произведено большое разнообразие светодиодных драйверов, что ознаменовало критический период инноваций и модернизации в светотехнической промышленности. Блок аварийного управления серии 1106001 использует современную конструкцию схемы с изолированной топологией, включающую комплексную схему и цифровое управление. К основным характеристикам относятся низкий уровень шума, энергоэффективность, экологичность, высокая эффективность, изоляция входа-выхода, прямое аварийное включение источника света, интеграция с корпусом светильника и быстрое рассеивание тепла.

Производительность продукта
Защита от обрыва цепи: если на выходе нет нагрузки или разомкнута цепь, устройство немедленно переключается в режим регулируемого напряжения, чтобы предотвратить повреждение, вызванное чрезмерным выходным напряжением; оно автоматически возобновляет работу при постоянном токе после устранения состояния обрыва цепи.
Защита от короткого замыкания: в случае короткого замыкания на выходе (подключение положительных и отрицательных клемм) устройство автоматически останавливает выход, чтобы предотвратить необратимое повреждение. Нормальная работа при постоянном токе или регулируемом напряжении возобновляется сразу после устранения короткого замыкания.
Защита от перегрузки/легкой нагрузки: устройство рассчитано на работу при постоянном токе и поддерживает постоянный выходной ток, когда нагрузка находится в указанном расчетном диапазоне. Если нагрузка выходит за пределы этого диапазона, блок переходит в режим защиты: 1) Если выходное напряжение слишком низкое, драйвер входит в цикл частых запусков и отключений, в результате чего светодиоды мерцают; 2) Если выходное напряжение слишком высокое, блок переходит в режим защиты постоянным напряжением, что приводит к снижению яркости светодиода, поскольку ток не достигает значения по умолчанию.
Защита от перезарядки аккумулятора: контроллер использует метод зарядки постоянным током с ограничением напряжения; он переключается на подзарядку малым током, как только напряжение отдельного элемента аккумулятора достигает 1,42 В.
Защита от переразряда аккумулятора: контроллер автоматически отключает выходную мощность, когда напряжение отдельного элемента аккумулятора падает до уровня в диапазоне 0,9 В–1,1 В. Диэлектрическая прочность: 1500 В ±10% / 5 мА / 1 мин / 50 Гц между основным входом питания и корпусом
500 В ±10% / 5 мА / 1 мин / 50 Гц между внешними клеммами под напряжением и корпусом
Сопротивление изоляции: ≥50 МОм между основным входом питания и корпусом
≥20 МОм между внешними токоведущими клеммами (требующими изоляции) и корпусом
Функции индикатора: поддерживает внешние зеленые, красные и желтые светодиоды; зеленый индикатор горит постоянно для состояния питания от сети; красный индикатор горит для зарядки аккумулятора; красный индикатор не горит для подзарядки аккумулятора малым током; желтый индикатор горит для неисправности аккумулятора

Меры предосторожности при использовании и инструкции по установке

Меры предосторожности при использовании:
1) Входное напряжение должно находиться в указанном рабочем диапазоне переменного тока 100 В–277 В.
2) Изделие следует использовать в пределах номинального диапазона температур окружающей среды; убедитесь, что в источнике питания достаточно места и подходящей среды для рассеивания тепла.
Инструкции по установке:
1) Подключите источник питания к сетевому источнику питания с защитным заземлением (заземлением) для обеспечения безопасности оператора.
2) Подключите устройство строго в соответствии с обозначениями клемм, указанными на этикетке корпуса. Убедитесь, что соединения безопасны, и убедитесь, что линии ввода/вывода не меняются местами и полярность батареи не меняется на противоположную.
3) Подключайте источник питания только после подтверждения того, что характеристики нагрузки полностью соответствуют характеристикам системы электропитания.

Аномальные условия и устранение неполадок

1) Если после первоначальной электроустановки устройство не загорается или возникают другие проблемы, отключите вход переменного тока. Проверьте правильность проводки и проверьте выходные и входные клеммы переменного тока на предмет плохого контакта.
2) Если светодиод загорается после установки, но выходной сигнал ненормальный, отключите вход переменного тока и проверьте выход постоянного тока на предмет перегрузки или легкой нагрузки.

Информация о модели

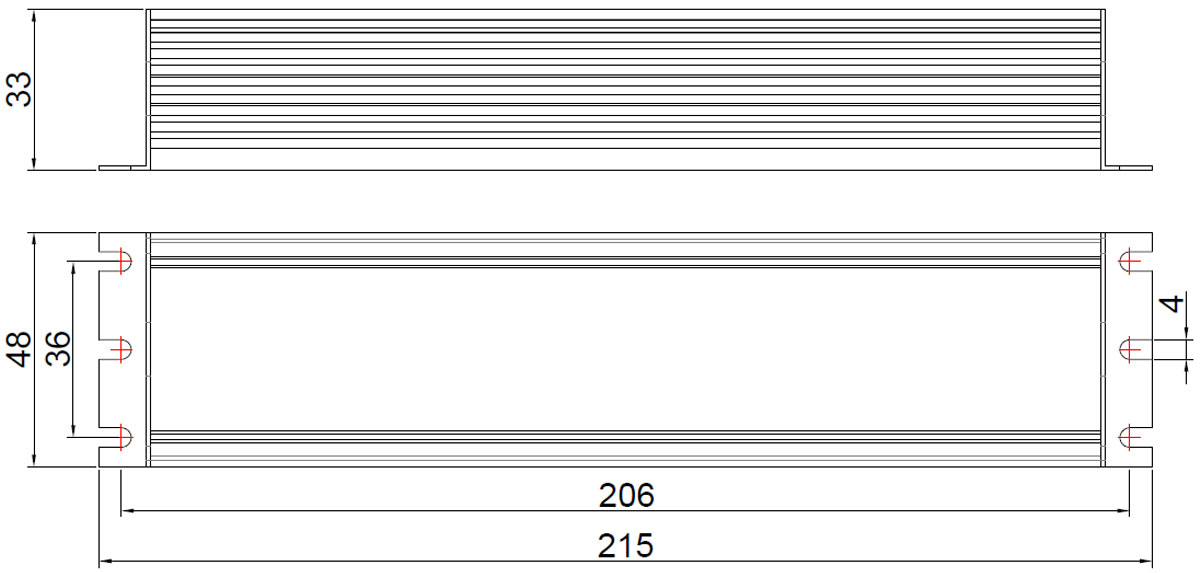

Чертеж размеров

Единица (мм)

Размеры (L × W × H)

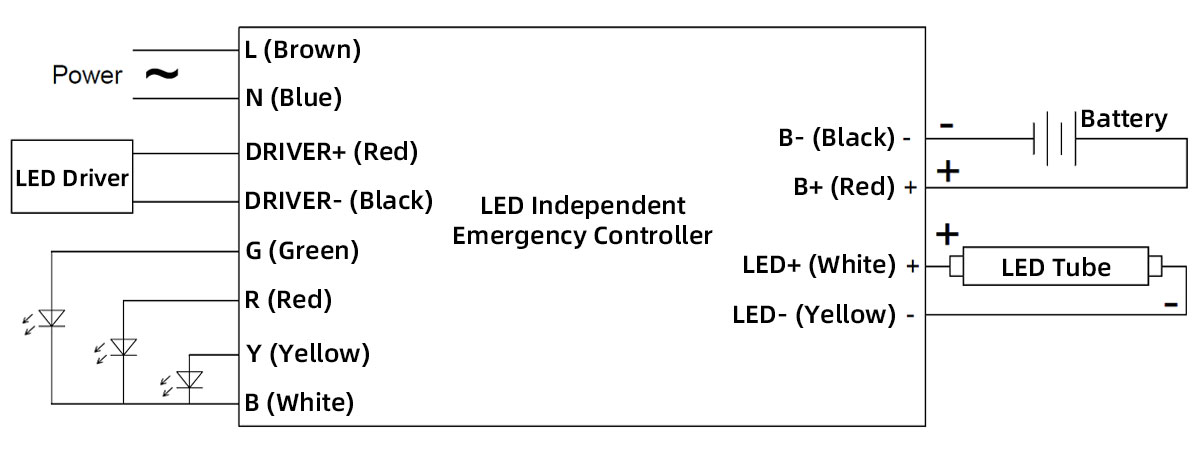

Схема электропроводки
