Взрывозащищенный электронный балласт, заполненный песком

Введение

Этот электронный балласт предназначен для взрывозащищенных люминесцентных светильников. Для управления люминесцентной лампой используется двухступенчатая архитектура —объединяющая схему с высоким коэффициентом мощности APFC (Active Power Factor Correction) с полумостовой резонансной выходной схемой ШИМ, управляемой микроконтроллером—. Он оснащен встроенной схемой защиты от обрыва цепи, короткого замыкания и отслуживших свой срок ламп; при срабатывании защиты внутренняя программа микроконтроллера блокирует систему, требуя устранения неисправности и переключения питания до возобновления нормальной работы, тем самым сводя к минимуму риски безопасности в опасных средах. Внутренняя схема и компоненты соответствуют стандартам для взрывозащищенного электрооборудования, заполненного песком (тип «q»), при этом внутренняя полость заключена в силиконовый герметик. Это делает продукт пригодным для сложных условий, таких как нефтехимические заводы, заправочные станции, шахты, туннели, фармацевтические предприятия и мастерские с горючей пылью.

Характеристики продукта

Разработан как балласт светильника I класса с корпусом, соединенным с землей; при монтаже требуется трехпроводное соединение. Внутреннее сопротивление изоляции превышает 20 МОм, а ток утечки составляет менее 0,7 мА. Он обеспечивает независимую работу двух люминесцентных ламп, что гарантирует отсутствие взаимных помех. В балласте используется метод мгновенного запуска без тока нагрева нити накала, что предотвращает чрезмерное повышение температуры на концах трубки. Корпус изготовлен из литого под давлением алюминиевого сплава, с точками электрического соединения на обоих концах, герметизированными компаундом; он спроектирован как огнестойкая конструкция, способная выдерживать внутреннее давление взрыва и предотвращать распространение пламени. Внутренняя электронная архитектура обеспечивает превосходную энергоэффективность по сравнению с электромагнитными (индуктивными) балластами. Он обеспечивает работу без мерцания, низкий уровень шума и стабильный выходной ток, эффективно продлевая срок службы люминесцентных ламп.

Производительность продукта

Защита от обрыва цепи: выход с соответствующей балластной клеммы прекращается, если трубка отсоединяется.
Защита от короткого замыкания: выход с соответствующей балластной клеммы прекращается, если в проводке на соединении трубки происходит короткое замыкание.
Защита по окончании срока службы: когда срок службы трубки подходит к концу после длительной эксплуатации, эффект выпрямления вызывает асимметрию положительных и отрицательных сигналов, что приводит к отклонению мощности. Как только это отклонение достигает определенного порога, балласт переходит в режим защиты и отключает выход.

Информация о модели

Другие спецификации доступны по запросу.

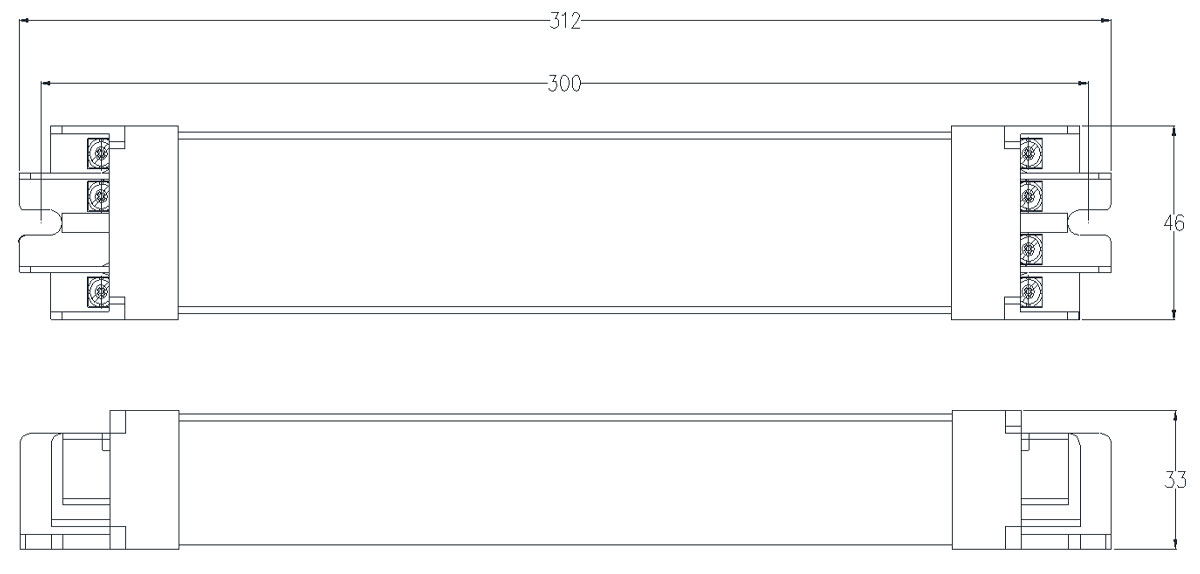

Чертеж размеров

Единица (мм)

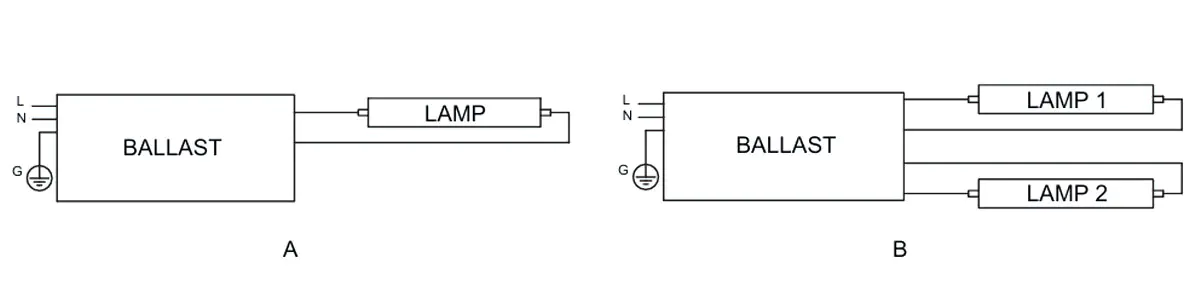

Схема электропроводки
