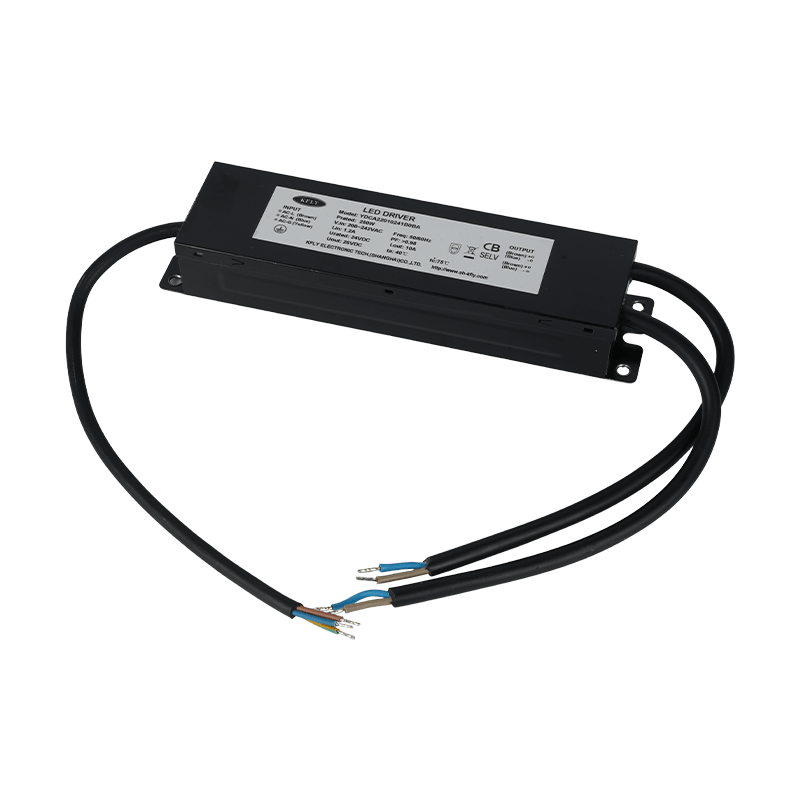

Светодиодное освещение морозильной камеры Специальный источник питания

Основные моменты и особенности

1. Выход постоянного тока 24 В; конструкция с постоянным напряжением
2. Эффективность до 90% при 220 В переменного тока
3. Изолированная архитектура с высоким коэффициентом мощности
4. Подходит для питания освещения морозильной камеры
5. Подходит для светильников класса I
6. 5-летняя гарантия

Свяжитесь с нами Скачать
ПРЕДЫДУЩАЯ:Светодиодный линейный светильник для холодильника ДАЛЕЕ:Нет следующего товара

Введение

Серия светодиодных драйверов с фиксированным выходным напряжением KFLY мощностью 80–250 Вт подходит для питания освещения в различных типах холодильных витрин. Эти драйверы соответствуют мировым стандартам сертификации и оснащены выходным напряжением SELV, что обеспечивает безопасность даже в случае повреждения проводки или светодиодной платы; они разработаны в соответствии со стандартами светильников класса I для простоты установки. Кроме того, их высокая эффективность отвечает требованиям энергосбережения, а оптимальная производительность ЭМС была ключевым приоритетом при разработке. Тщательно спроектированные и тщательно протестированные, они надежно работают в различных условиях освещения. Их исключительная долговечность обеспечивает клиентам душевное спокойствие и снижает затраты на техническое обслуживание.

Информация о модели

Модель №. Диапазон входного напряжения Номинальное выходное напряжение Номинальный выходной ток
YDCA22010243A3BA 120～277Вак 24В постоянного тока 3.3А
YDCA22010244A1BA 4.1А
YDCA22010246A5BA 6.5А
YDCA22010241B0BA 10А

Входные рейтинги / характеристики

Модель №. 110100200018 110100200017
Номинальное входное напряжение YDCA22010243A3BA YDCA22010244A1BA YDCA22010246A5BA YDCA22010241B0BA
Диапазон входного напряжения 200～242В переменного тока
Номинальная частота ввода 120～277 Вакуум
Диапазон входных частот 50 Гц
Входной ток (тип.) 47～63 Гц
Эффективность ¹) @ 230 В переменного тока 0,42 тип. 0,52 тип. 0,82 тип. 1.2 тип.
Пик пускового тока >50%, длительность 90,1% тип. 90,3% тип. 90,7% тип. 91,2% тип.
Макс. Количество драйверов на один автоматический выключатель В16 48,4А / 120ус
С16 17шт 13шт 8шт 5шт
Коэффициент мощности при полной нагрузке 22шт 17шт 11шт 7шт
Полное гармоническое искажение при полной нагрузке > 0,95
Ток утечки Соответствует стандарту IEC 61000-3-2 класса C
< 0,7 мА при 230 В переменного тока

1) 100% нагрузка (типичное значение), проверено после 30-минутного прогрева.

Рейтинги / характеристики продукции

Модель №. YDCA22010243A3BA YDCA22010244A1BA YDCA22010246A5BA YDCA22010241B0BA
Номинальное выходное напряжение 24 В постоянного тока
Диапазон выходного тока 3.3А 4.1А 6.5А 10А
Макс. Выходное напряжение холостого хода 26В постоянного тока
Макс. Выходная мощность 80 Вт 100 Вт 160 Вт 250 Вт
Допуск выходного напряжения ± 3%
Линейное регулирование ± 1%
Регулирование нагрузки ± 3%
Выходная пульсация 900мВ
Время подъема < 50мс
Время запуска < 1,0с

Механические характеристики

Модель №. YDCA22010243A3BA YDCA22010244A1BA YDCA22010246A5BA YDCA22010241B0BA
Жилье Стальной лист с черным покрытием
Вес единицы [кг][фунт] 0,54
1.19		 0,96
2.12
Система охлаждения Естественное конвекционное охлаждение
Коммерческая коробка: количество в коробке 20шт 12шт
Коммерческая коробка: Вес коробки [кг][фунт] 11.2
24,7		 12
26,5
Входной терминал Провод 3*1,0 мм
Выходной терминал 2*1,5 мм*2 провода
Шум (на расстоянии 30 см) Уровень звукового давления (SPL) ＜ 24 дБА

Экологические характеристики

Модель №. YDCA22010243A3BA YDCA22010244A1BA YDCA22010246A5BA YDCA22010241B0BA
Температура окружающей среды Операционный -40°С до +40°С
Хранение -40°С до +85°С
Макс. Температура корпуса (Tc) +75°С
Температура корпуса (Tc) для испытания на срок службы +80°С 75°С
Относительная влажность Операционный Относительная влажность от 10 до 90% (без конденсации)
Хранение Относительная влажность от 5 до 95% (без конденсации)
Экологический рейтинг IP54; подходит для сухих и влажных помещений
Рабочая высота До 5000 метров

Функции защиты

Модель №. YDCA22010243A3BA YDCA22010244A1BA YDCA22010246A5BA YDCA22010241B0BA
Защита от перенапряжения Автоматическое восстановление после устранения неисправности
Защита от перегрузки/перегрузки по току Автоматическое восстановление после устранения неисправности
Защита от короткого замыкания Автоматическое восстановление после устранения неисправности
Защита от перегрева Автоматическое восстановление после устранения неисправности
Подходящий класс светильника Класс I, класс изоляции согласно IEC 60598

Данные о надежности

Модель №. YDCA22010243A3BA YDCA22010244A1BA YDCA22010246A5BA YDCA22010241B0BA
Продолжительность жизни 50 000 часов при температуре испытательного случая в течение всего срока службы
МТТФ 850 000 часов при температуре окружающей среды +45°C (согласно Telcordia SR-332, общий процент отказов менее 10%)

Стандарты безопасности / Директивы

Модель №. YDCA22010243A3BA YDCA22010244A1BA YDCA22010246A5BA YDCA22010241B0BA
Электробезопасность УЛ UL 8750, класс P, тип "HL", выход класса 2
КСА CAN/CSA C22.2 № 250.13
Схема КБ IEC 61347-1, IEC 61347-2-13, выход SELVIEC 60335-1, IEC 60335-2-89, включая Приложение BB, IEC 60335-2-24, включая Приложение CC
КХЦ GB 17625.1-2012, GB/T 17743-2021;
Великобритания 19510.1-2009, Великобритания 19510.14-2009
РКМ АС 61347.2.13:2018
СЕ AS/NZS 61347.1:2016, включая поправку A1
Бывший Соответствует директивам:
Директива по низкому напряжению 2014/35/ЕС;
Директива ЭМС 2014/30/ЕС;
Директива RoHS 2011/65/EU + (EU)2015/863;
Меры по реализации Директивы ErP 2009/125/EC, Регламент ЕС (ЕС) 2019/2020
Изоляция Вход Выход Жилье
Вход Н/Д 3000В переменного тока 1800В переменного тока
Выход 3000В переменного тока Н/Д 500В переменного тока
Корпус 1800В переменного тока 500В переменного тока Н/Д

ЭМС

Модель №. YDCA22010243A3BA YDCA22010244A1BA YDCA22010246A5BA YDCA22010241B0BA
Излучаемое / проводимое излучение Соответствует BS EN / IEC 55015. Соответствует FCC Часть 15 Класс A
Иммунитет Соответствует BS EN / IEC 61547
Электростатический разряд (ЭСД) МЭК 61000-4-2 ESD, критерий A¹) или B²)Воздушный разряд: 8 кВ; Контактный разряд: 4 кВ
Лучистый иммунитет (РС) МЭК 61000-4-3 RS, критерий A¹) 80 МГц-1 ГГц, 3 В/м, 1 кГц синусоида/80% AM-модуляция
Электрический быстрый переходный процесс/всплеск (EFT/Burst) МЭК 61000-4-4 1кВ, Критерий A¹) или B²)
Всплеск МЭК 61000-4-5
АНСИ С62.41		 Критерий A¹) или B²)Общий режим: 4 кВ; Дифференциальный режим: 2kV1.2/50μs, составная волна 8/20μs, импеданс источника 2Ω (LN),12Ω (L-PE и N-PE) Соответствует категории A1, с кольцевой волной 2,5 кВ/100 кГц, Критерий A¹)
Иммунитет к кондуктивным нарушениям (CS) МЭК 61000-4-6 150 кГц-80 МГц, 3 В среднеквадратичного значения, критерий A¹)
Мощность Частотная устойчивость к магнитному полю (PFMF) МЭК 61000-4-8 3А/м, Критерий А¹)
Провалы напряжения / прерывания (провалы) МЭК 61000-4-11 Критерий A¹) или B²); 100% падение; 0,5 цикла; самовосстановление; 30% падение; 10 циклов; самовосстановление
Эмиссия гармонического тока МЭК 61000-3-2 Класс C (230 В переменного тока при 100% нагрузке)
Колебания напряжения и мерцание МЭК 61000-3-3 Pst ≤ 1,0; dmax ≤ 4%; Plt ≤ 0,65; dc ≤ 3,3%; Tmax ≤ 500 мс



1. Критерий А: Нормальная работа в пределах спецификации.
2. Критерий B: Временная деградация или потеря функции, допускается само‑восстановление.

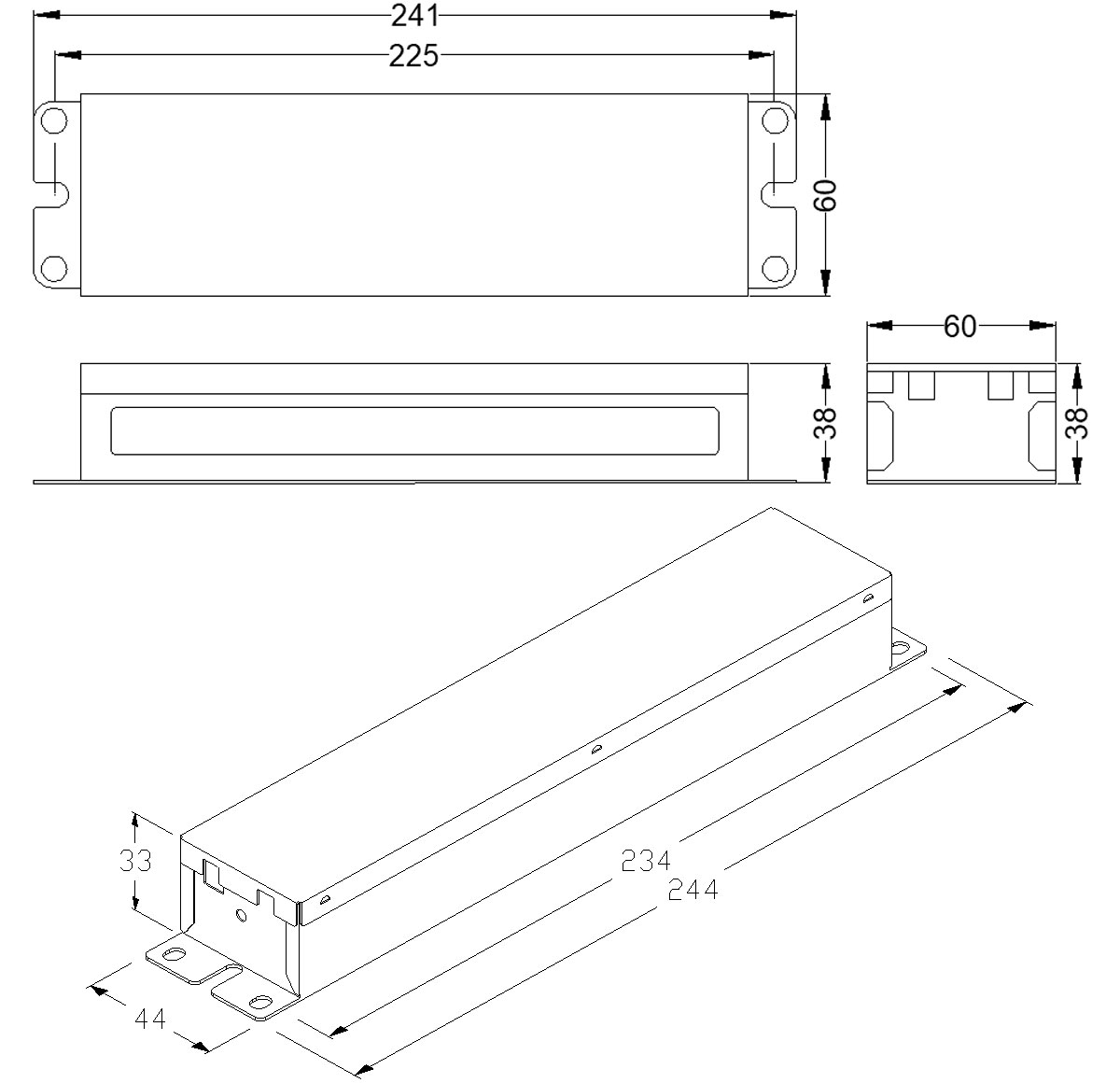

Чертеж размеров

plwahcmg1790560238

Размеры (L × W × H)

YDCA22010243A3BA 244 х 44 х 33 мм
YDCA22010244A1BA 244 х 44 х 33 мм
YDCA22010246A5BA   235 х 60 х 38 мм
YDCA22010241B0BA 235 х 60 х 38 мм

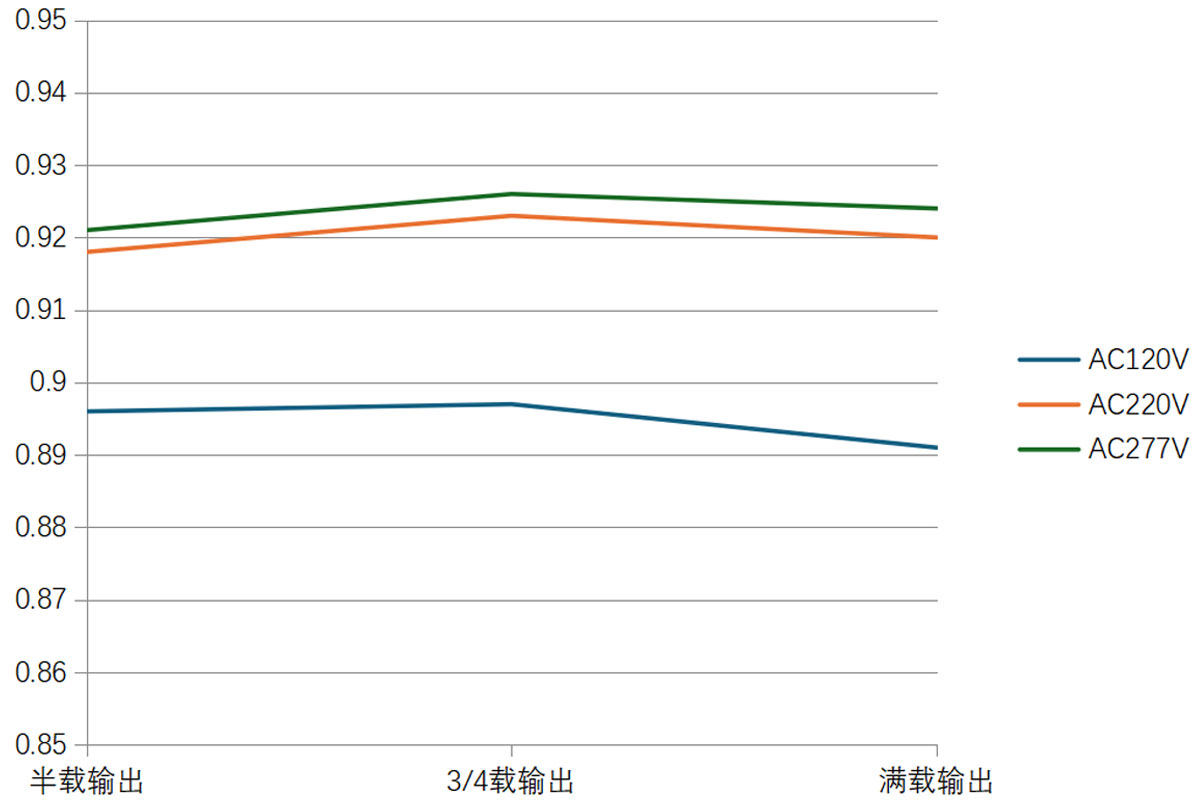

Кривая зависимости эффективности от выходной мощности

ljbdkycd1790560421

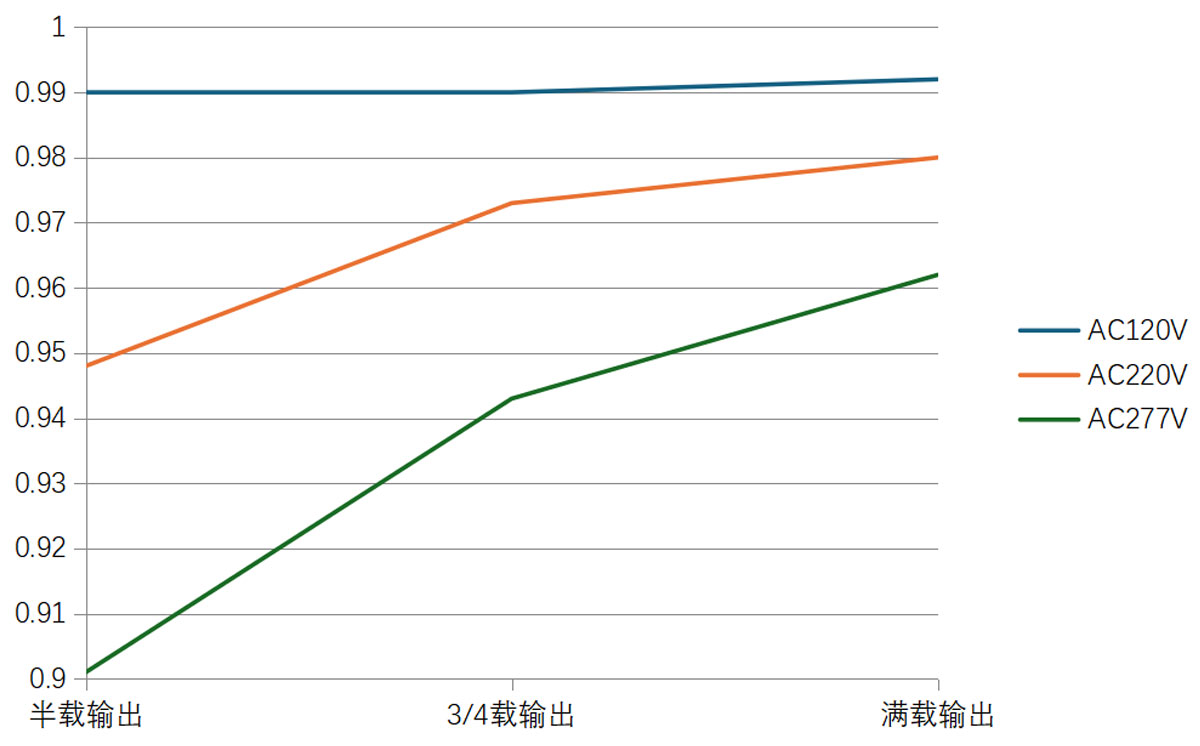

Кривая зависимости коэффициента мощности от выходной мощности

chovyjpj1790560434

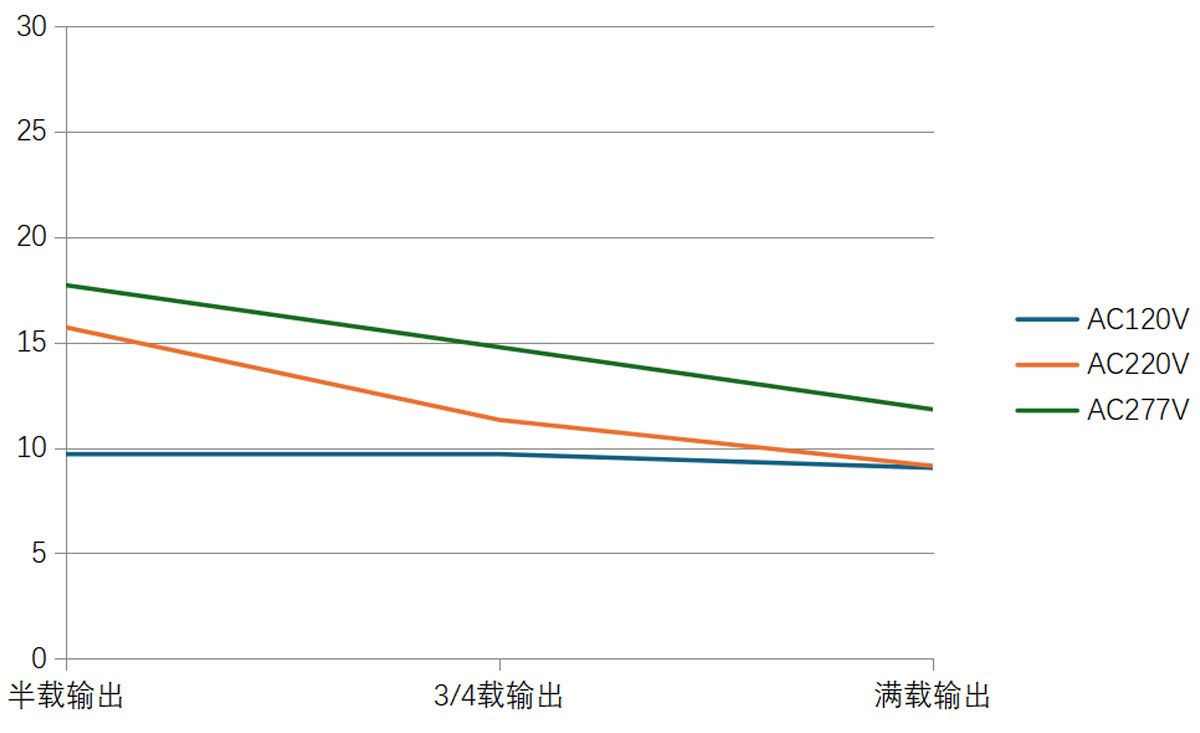

Кривая зависимости полного гармонического искажения (THD) от выходной мощности

nwgpqdvc1790560445
