Плата управления двунаправленным шаговым двигателем/серводвигателем
Особенности
1. 1 канал для питания двигателя и вывода управляющего сигнала.
2. 4 входа фотоэлектрического датчика и 2 входа микропереключателя; поддерживает автоматическое назначение портов.
3. Настраиваемые рабочие параметры двигателя; поддерживает сохранение данных при отключении питания.
4. Отображение на экране конфигурации двигателя и рабочих параметров.
5. Поддерживает удаленное онлайн-обновление прошивки для обновления функций и исправления ошибок.
6. 2 интерфейса связи RS-485; поддерживает протокол полевой шины Modbus с настраиваемыми адресами подчиненных устройств Modbus.
7. Поддерживает каскадирование и сетевое взаимодействие плат управления.
Введение
Данный продукт представляет собой контроллер движения шагового/серводвигателя на базе связи RS-485+Modbus. Его основная возможность — двунаправленное управление движением для импульсных режимов шагового серводвигателя, таких как запуск, остановка, вращение вперед, вращение назад, возврат к нулю, верхнее положение, абсолютное положение, относительное положение и т. д. Он также оснащен внешними интерфейсами питания, такими как питание двигателя, питание датчика, питание внешнего устройства, включение двигателя, светодиодные индикаторы, экраны дисплеев и т. д., и поддерживает независимое управление включением-выключением с помощью инструкций.
Он используется в различном промышленном, медицинском и гражданском оборудовании, таком как производственные линии промышленной автоматизации, умное сельское хозяйство, умное складирование и логистика, умные здания и безопасность, лабораторная автоматизация и медицинское оборудование и т. д.
Электрические характеристики
| Входное напряжение | DC 24В |
| Входная мощность | Макс. 120 Вт |
| Входной ток | Макс 5А |

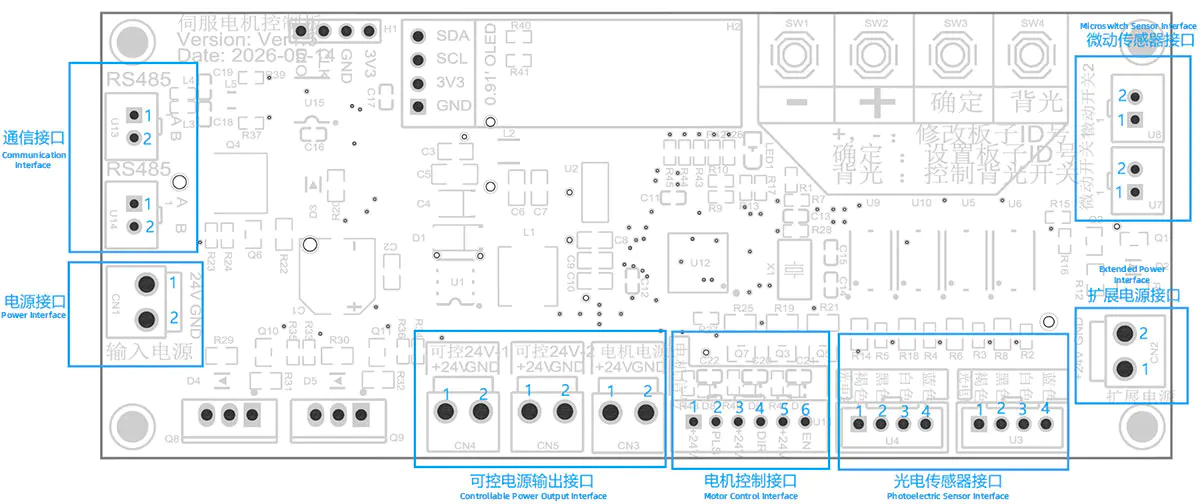

Описание интерфейса
Интерфейс ввода питания
| Нет. | Определение | Описание |
| 1 | ВКК | Положительный источник питания, диапазон входного напряжения 24 В±5%. |
| 2 | ГНД | Силовая земля. |
Интерфейс связи
| Нет. | Определение | Описание |
| 1 | А | Неинвертирующий вход приемника шины RS‑485/Неинвертирующий выход передатчика, диапазон входного напряжения от -15 В до 15 В. |
| 2 | Б | Инвертирующий вход приемника шины RS‑485/Инвертирующий выход передатчика, диапазон входного напряжения от -15 В до 15 В. |
Интерфейс управления двигателем
| Нет. | Определение | Описание |
| 1、3、5 | +24В | Выходное напряжение 24 В, управление переключателем. |
| 2 | ПОЖАЛУЙСТА | Импульсный сигнал для шагового движения управляет скоростью или углом вращения двигателя. Открытый коллектор NPN. |
| 4 | РЕЖ | Сигнал уровня направления управляет направлением вращения двигателя. Открытый коллектор NPN. |
| 6 | ЭН | Включить сигнал, контролирует, включен ли двигатель и заблокирован ли он. Открытый коллектор NPN. |
Управляемый интерфейс выходной мощности
| Нет. | Определение | Описание |
| 1 | +24В | Выходное напряжение 24 В, управление переключателем. |
| 2 | ГНД | Отрицательная клемма питания. |
Интерфейс фотоэлектрического датчика
| Нет. | Определение | Описание |
| 1 | +24В | Выходное напряжение 24 В. |
| 2 | ТЕМНЫЙ | Сигнал становится низким, когда свет заблокирован; в противном случае высокий. Подтягивающий ввод. |
| 3 | СВЕТ | При получении света сигнал становится слабым, в противном случае — сильным. Подтягивающий ввод. |
| 4 | ГНД | Отрицательная клемма питания. |
Интерфейс датчика микропереключателя
| Нет. | Определение | Описание |
| 1 | ЗАКРЫВАТЬ | Сигнал становится низким, когда переключатель закорочен и закрыт; в противном случае высокий. Подтягивающий ввод. |
| 2 | ГНД | Отрицательная клемма питания. |
Расширенный интерфейс выходной мощности
| Нет. | Определение | Описание |
| 1 | +24В | Выходное напряжение 24 В. |
| 2 | ГНД | Отрицательная клемма питания. |

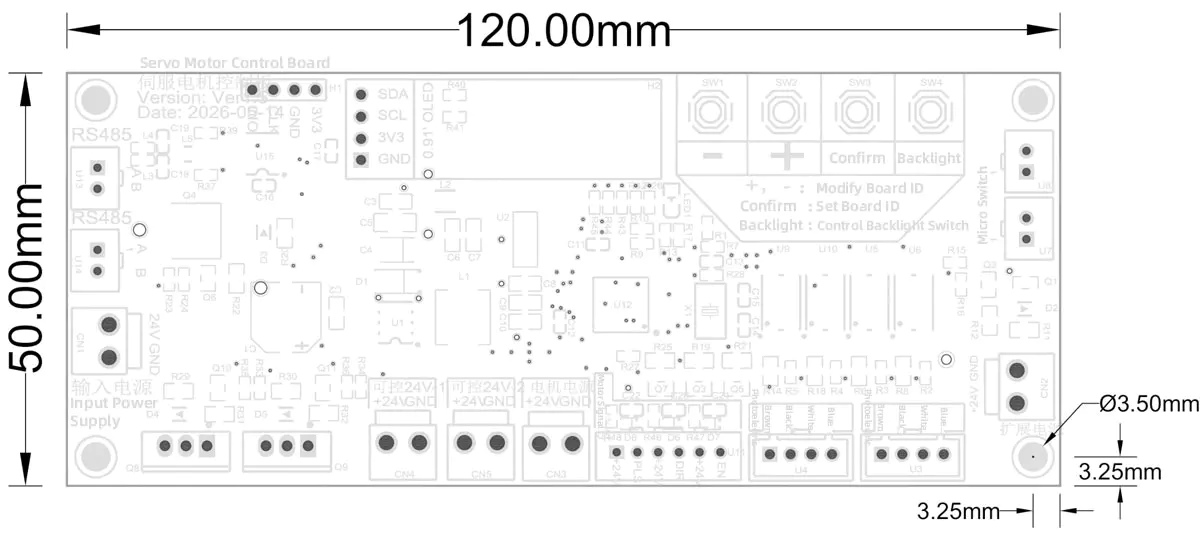

Чертеж размеров продукта
