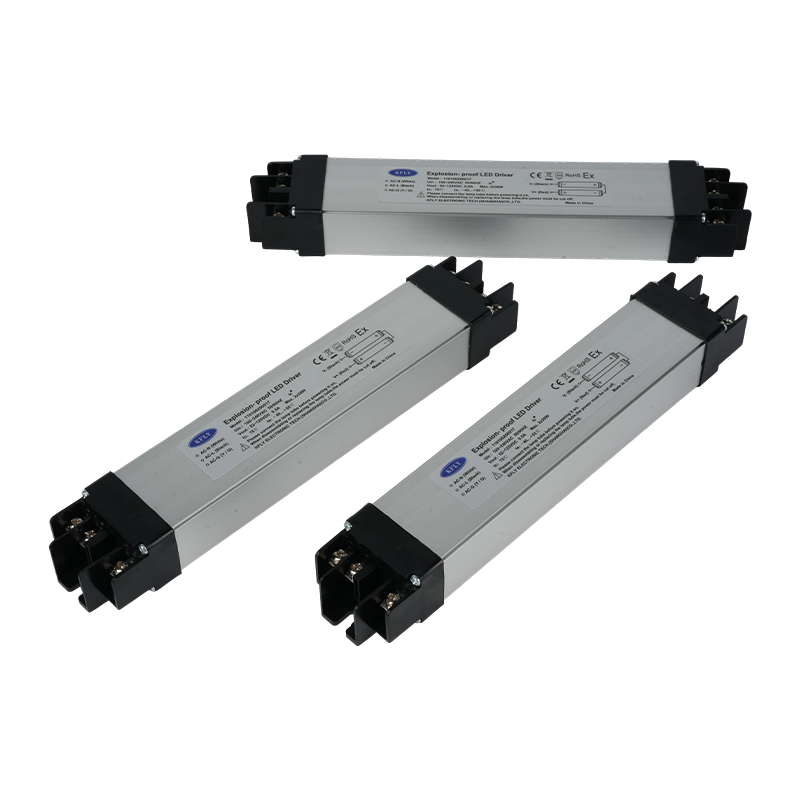

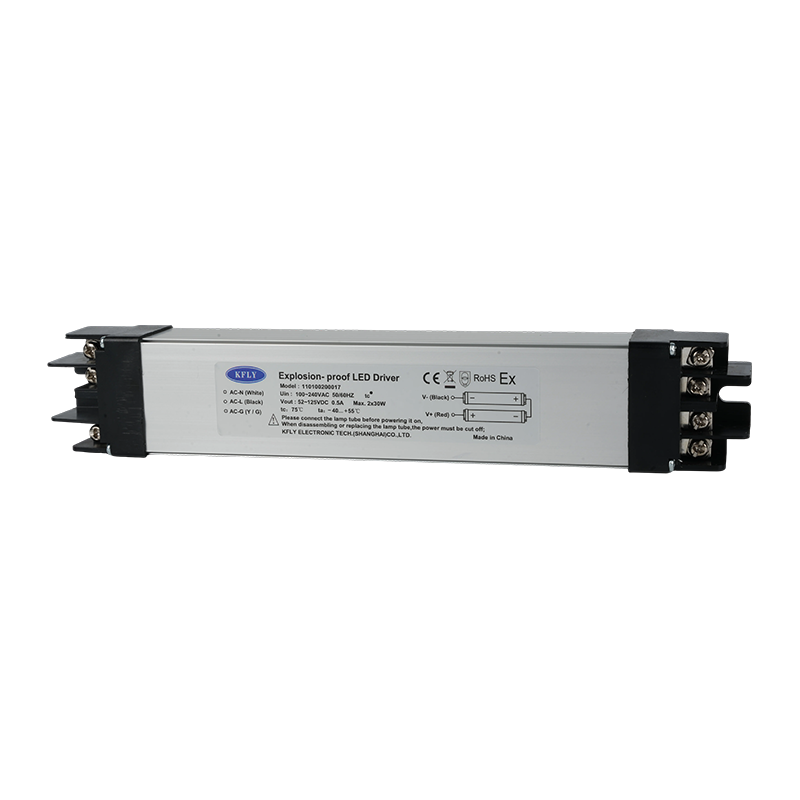

Взрывозащищенный светодиодный блок управления, заполненный песком

Основные моменты и особенности

1. Выходное напряжение постоянного тока 52–125 В; конструкция выходного постоянного тока
2. Эффективность до 85%
3. Изолированная архитектура с высоким коэффициентом мощности
4. Инкапсулированная конструкция; подходит для использования во взрывозащищенном освещении
5. Сертифицирован по электробезопасности
6. Подходит для светильников класса I
7. 5-летняя гарантия

Свяжитесь с нами Скачать
ПРЕДЫДУЩАЯ:Взрывозащищенные инкапсулированные светильники Светодиодный блок управления ДАЛЕЕ:Нет следующего товара

Введение

Светодиодные драйверы с фиксированным выходным током серий 15 Вт×2 и 30 Вт×2 компании KFLY подходят как для взрывозащищенных, так и для общих осветительных приборов. Эти драйверы соответствуют мировым стандартам сертификации и оснащены комплексной встроенной защитой от ненормальных условий эксплуатации, что обеспечивает безопасность даже в случае неисправностей проводки или повреждения светодиодной платы. В устройствах, разработанных в соответствии со стандартами светильников класса I для простоты установки, используются внутренние схемы и компоненты, разработанные в соответствии со стандартами для взрывозащищенного оборудования, заполненного песком (Ex q), с внутренними полостями, полностью инкапсулированными в силикон. Кроме того, их высокая эффективность отвечает требованиям энергосбережения, а оптимальная производительность ЭМС была ключевым приоритетом при разработке. Тщательно спроектированные и тщательно протестированные, эти драйверы надежно работают в различных условиях освещения; их исключительная долговечность обеспечивает спокойствие клиентов и снижает затраты на техническое обслуживание.

Информация о модели

Модель №. Диапазон входного напряжения Номинальное выходное напряжение Номинальный выходной ток
110100200018 100 ～ 240В переменного тока 52 ～ 125 В постоянного тока 0,25А
110100200017 0,5А

Входные рейтинги / характеристики

Модель №. 110100200018 110100200017
Номинальное входное напряжение 100～240 В переменного тока
Диапазон входного напряжения 100～264 В переменного тока
Номинальная частота ввода 50～60 Гц
Диапазон входных частот 47～63 Гц
Входной ток (тип.) 0,15 тип. 0,3 типа.
Эффективность ¹) @ 230 В переменного тока 85% тип.
Пик пускового тока >50%, длительность 24,5А / 100ус 36,4А / 100ус
Макс. Количество драйверов на один автоматический выключатель В16 46шт 23шт
С16 58шт 29шт
Коэффициент мощности при полной нагрузке > 0,95
Полное гармоническое искажение при полной нагрузке Соответствует стандарту IEC 61000-3-2 класса C
Ток утечки < 0,7 мА при 230 В переменного тока

1) 100% нагрузка (типичное значение), проверено после 30-минутного прогрева.

Рейтинги / характеристики продукции

Модель №. 110100200018 110100200017
Номинальное выходное напряжение 52,0～125,0 В постоянного тока
Диапазон выходного тока 0,25А 0,5А
Макс. Выходное напряжение холостого хода 150В постоянного тока
Макс. Выходная мощность 30 Вт 60 Вт
Допуск выходного напряжения ± 3%
Линейное регулирование ± 1%
Регулирование нагрузки ± 3%
Выходная пульсация 4,5В
Время подъема < 50мс
Время запуска < 1,0с

Механические характеристики

Модель №. 110100200018 110100200017
Жилье Алюминиевый сплав
Вес единицы [кг][фунт] 0,53
1.17		 0,53
1.17
Система охлаждения Естественное конвекционное охлаждение
Коммерческая коробка: количество в коробке 20 шт
Коммерческая коробка: Вес коробки [кг][фунт] 11
24.25		 11
24.25
Входной терминал Метод винтового соединения электродной пластины
Выходной терминал Метод винтового соединения электродной пластины
Шум (на расстоянии 30 см) Уровень звукового давления (SPL) ＜ 24 дБА

Экологические характеристики

Модель №. 110100200018 110100200017
Температура окружающей среды Операционный -40°С до +55°С
Хранение -40°С до +85°С
Макс. Температура корпуса (Tc) +75°С
Температура корпуса (Tc) для испытания на срок службы +80°С
Относительная влажность Операционный Относительная влажность от 10 до 90% (без конденсации)
Хранение Относительная влажность от 5 до 95% (без конденсации)
Экологический рейтинг IP54; подходит для сухих и влажных помещений
Рабочая высота До 5000 метров

Функции защиты

Модель №. 110100200018 110100200017
Защита от перенапряжения Автоматическое восстановление после устранения неисправности
Защита от перегрузки/перегрузки по току Автоматическое восстановление после устранения неисправности
Защита от короткого замыкания Автоматическое восстановление после устранения неисправности
Защита от перегрева Автоматическое восстановление после устранения неисправности
Подходящий класс светильника Класс I, класс изоляции согласно IEC 60598

Данные о надежности

Модель №. 110100200018 110100200017
Продолжительность жизни 50 000 часов при температуре испытательного случая в течение всего срока службы
МТТФ 850 000 часов при температуре окружающей среды +45°C (согласно Telcordia SR-332, общий процент отказов менее 10%)

Стандарты безопасности / Директивы

Модель №. 110100200018 110100200017
Электробезопасность УЛ UL 8750, класс P, тип "HL", выход класса 2
КСА CAN/CSA C22.2 № 250.13
Схема КБ IEC 61347-1, IEC 61347-2-13, выход SELVIEC 60335-1, IEC 60335-2-89, включая Приложение BB, IEC 60335-2-24, включая Приложение CC
КХЦ GB 17625.1-2012, GB/T 17743-2021;
Великобритания 19510.1-2009, Великобритания 19510.14-2009
РКМ AS 61347.2.13:2018AS/NZS 61347.1:2016, включая поправку A1
СЕ Соответствует директивам: Директива по низкому напряжению 2014/35/ЕС; Директива по ЭМС 2014/30/ЕС; Директива RoHS 2011/65/ЕС + (ЕС)2015/863; Директива ErP 2009/125/ЕС меры по реализации, Регламент ЕС (ЕС)2019/2020
Бывший Соответствует нормам:GB/T3836.1-2021 Взрывоопасные среды Часть 1: Общие требования к оборудованию;GB/T3836.2-2021 Взрывоопасные среды Часть 2: Оборудование, защищенное взрывозащищенным корпусом «d»
Изоляция Вход Выход Корпус
Вход Н/Д 3000В переменного тока 1800В переменного тока
Выход 3000В переменного тока Н/Д 500В переменного тока
Корпус 1800В переменного тока 500В переменного тока Н/Д

ЭМС

Модель №. 110100200018 110100200017
Излучаемое / проводимое излучение Соответствует BS EN / IEC 55015. Соответствует FCC Часть 15 Класс A
Иммунитет Соответствует BS EN / IEC 61547
Электростатический разряд (ЭСД) МЭК 61000-4-2 ESD, критерий A¹) или B²)Воздушный разряд: 8 кВ; Контактный разряд: 4 кВ
Лучистый иммунитет (РС) МЭК 61000-4-3 RS, критерий A¹) 80 МГц-1 ГГц, 3 В/м, 1 кГц синусоида/80% AM-модуляция
Электрический быстрый переходный процесс/всплеск (EFT/Burst) МЭК 61000-4-4 1кВ, Критерий A¹) или B²)
Всплеск МЭК 61000-4-5 ANSI C62. 41 Критерий A¹) или B²)Общий режим: 4 кВ; Дифференциальный режим: 2kV1.2/50μs, составная волна 8/20μs, импеданс источника 2Ω (LN),12Ω (L-PE и N-PE) Соответствует категории A1, с кольцевой волной 2,5 кВ/100 кГц, Критерий A¹)
Иммунитет к кондуктивным нарушениям (CS) МЭК 61000-4-6 150 кГц-80 МГц, 3 В среднеквадратичного значения, критерий A¹)
Мощность Частотная устойчивость к магнитному полю (PFMF) МЭК 61000-4-8 3А/м, Критерий А¹)
Провалы напряжения / прерывания (провалы) МЭК 61000-4-11 Критерий A¹) или B²); 100% падение; 0,5 цикла; самовосстановление; 30% падение; 10 циклов; самовосстановление
Эмиссия гармонического тока МЭК 61000-3-2 Класс C (230 В переменного тока при 100% нагрузке)
Колебания напряжения и мерцание МЭК 61000-3-3 Pst ≤ 1,0; dmax ≤ 4%; Plt ≤ 0,65; dc ≤ 3,3%; Tmax ≤ 500 мс



1. Критерий А: Нормальная работа в пределах спецификации.
2. Критерий B: Временная деградация или потеря функции, допускается само‑восстановление.

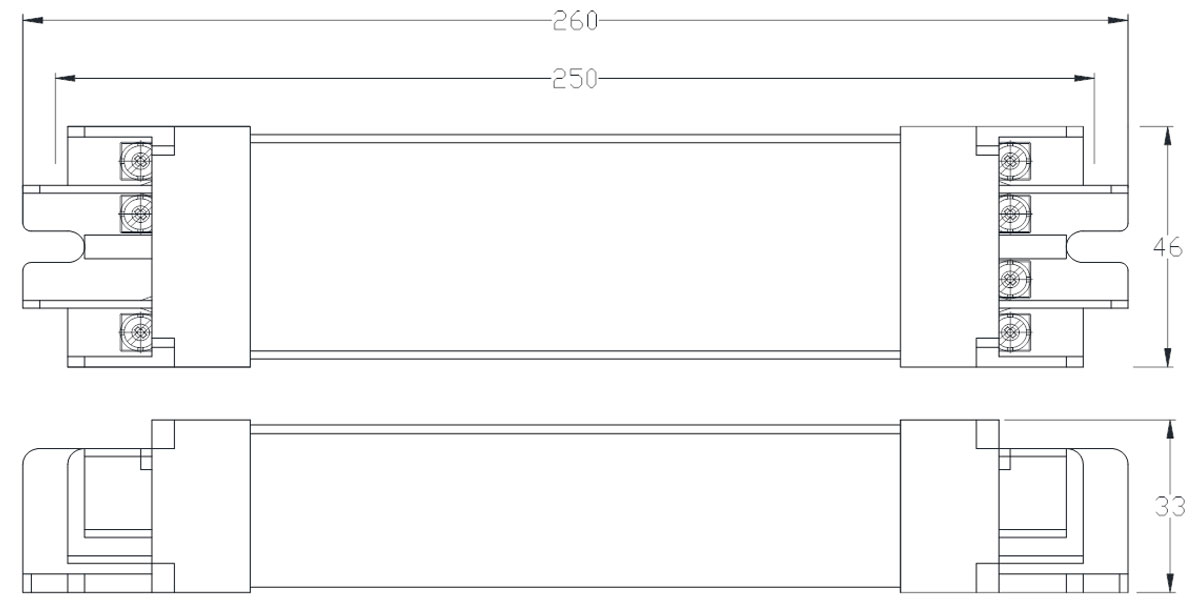

Чертеж размеров

umngnlde1790230737

Размеры (L × W × H)

110100200018 260 x 46 x 33 мм (10,24 × 1,81 × 1,30 дюйма)
110100200017 260 x 46 x 33 мм (10,24 × 1,81 × 1,30 дюйма)

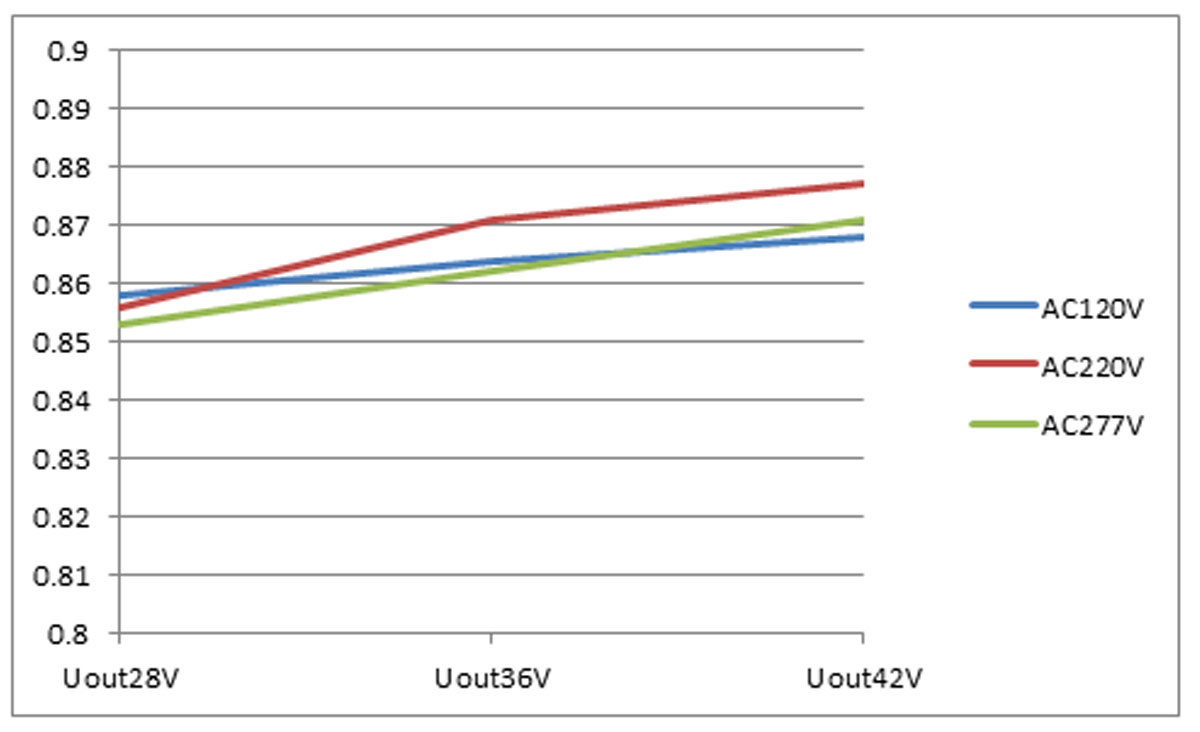

Кривая зависимости эффективности от выходной мощности

hgcttdns1790230827

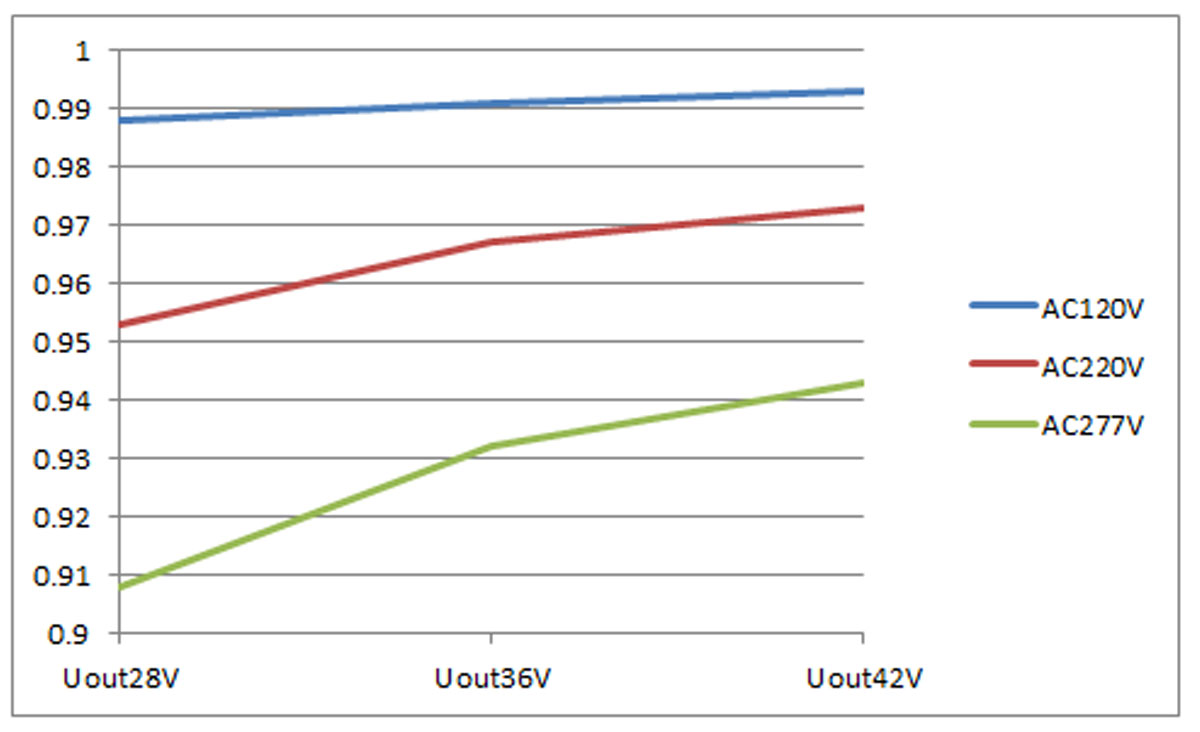

Кривая зависимости коэффициента мощности от выходной мощности

znfsgfdx1790230841

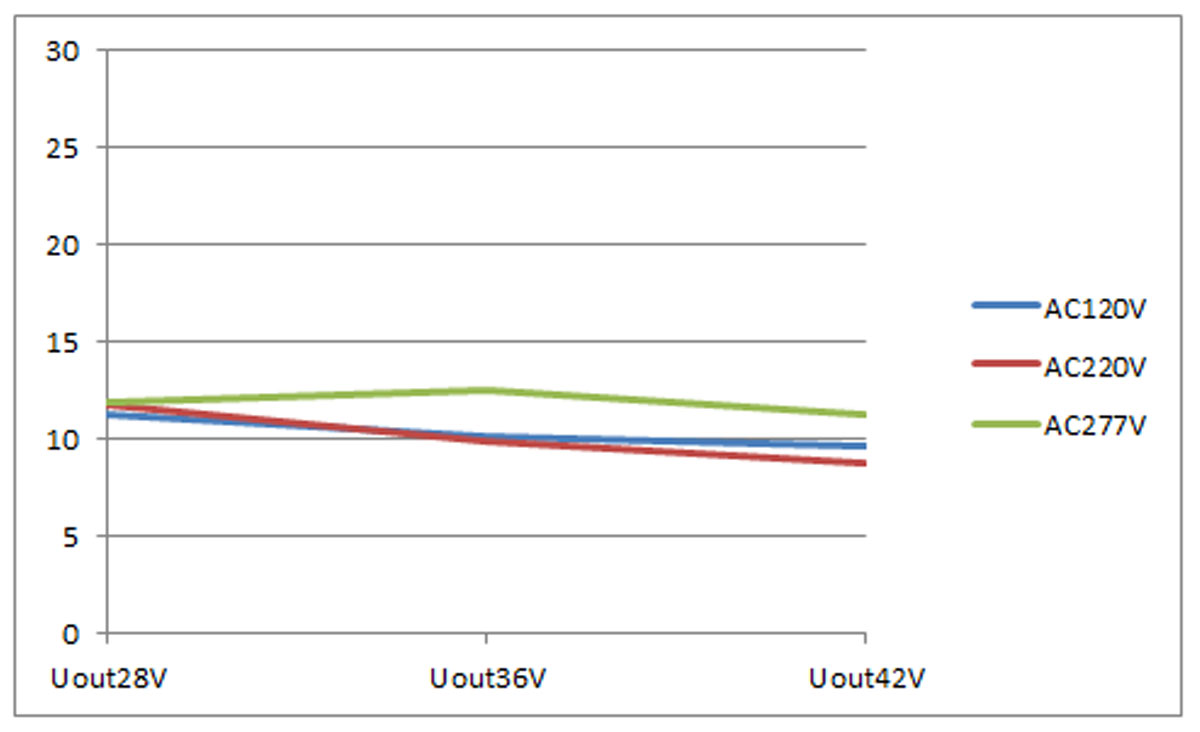

Кривая зависимости полного гармонического искажения (THD) от выходной мощности

itmaybxz1790230859
