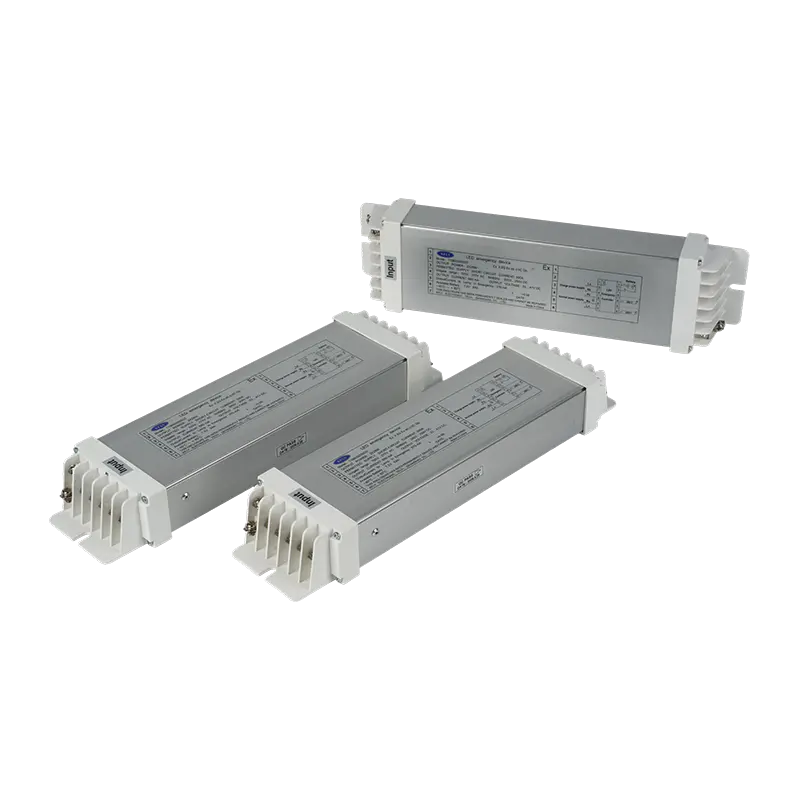

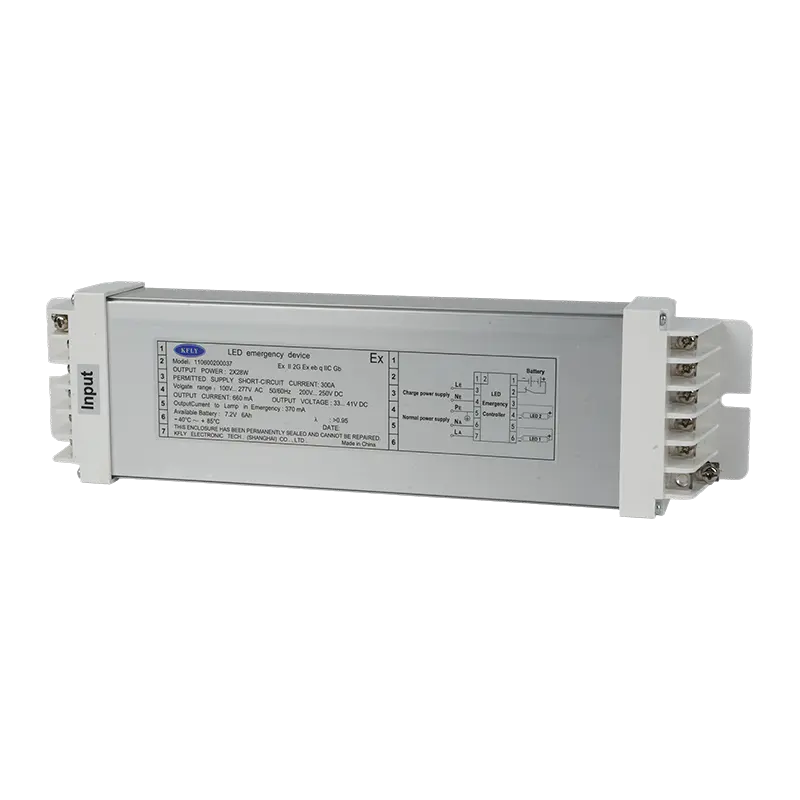

Взрывозащищенный интегрированный светодиодный драйвер и блок аварийного управления

Введение

Это интегрированный контроллер, сочетающий в себе функции возбуждения постоянного тока и аварийного освещения, предназначенный для взрывозащищенных светодиодных светильников. Он использует новую топологию изолированной схемы, которая объединяет драйвер светодиода с аварийным резервным управлением питанием. В нормальных условиях сетевого питания устройство подает постоянный ток на два светодиодных источника света, одновременно заряжая внешний Ni-MH аккумуляторный блок напряжением 7,2 В. В случае отключения электропитания контроллер автоматически переключается в аварийный режим в течение 0,3 секунды, питая от аккумулятора один светодиодный источник света; длительность аварийного режима зависит от емкости аккумулятора —стандартный аккумулятор емкостью 3 А·ч обеспечивает 90 минут аварийной работы. Внутренняя полость заполнена взрывозащищенным кварцевым песком, а входные/выходные клеммы герметизированы силиконовым герметизирующим составом. Печатная плата и электронные компоненты соответствуют стандартам взрывозащищенности, что делает устройство пригодным для использования в опасных местах —например, в нефтяной и химической промышленности—, где могут присутствовать взрывоопасные газовые смеси. Он также оснащен выходным интерфейсом для небольшого индикатора, сигнализирующего о состоянии заряда и разряда аккумулятора.

Характеристики продукта

В этом источнике питания используется новая конструкция изолированной топологии, которая сочетает в себе работу постоянного тока с аварийной функциональностью. К основным характеристикам относятся низкий уровень шума, широкий диапазон входного напряжения, двухканальный выход, энергоэффективность, экологичность, высокий коэффициент мощности, высокая эффективность, изоляция входа-выхода, прямой аварийный привод источника света и быстрое рассеивание тепла при интеграции с корпусом светильника.

Производительность продукта

Защита от обрыва цепи: если на выходе нет нагрузки или разомкнута цепь, устройство немедленно переключается в режим регулируемого напряжения, чтобы предотвратить повреждение из-за чрезмерного выходного напряжения; оно автоматически возобновляет режим постоянного тока после устранения состояния обрыва цепи.
Защита от короткого замыкания: в случае короткого замыкания на выходе (соприкосновение положительных и отрицательных клемм) устройство автоматически останавливает выход, чтобы предотвратить необратимое повреждение. Нормальная работа при постоянном токе или регулируемом напряжении возобновляется сразу после устранения короткого замыкания.
Защита от перегрузки/легкой нагрузки: устройство рассчитано на работу при постоянном токе и поддерживает постоянный выходной ток, когда нагрузка находится в указанном расчетном диапазоне; оно переключается в режим защиты от перегрузки или легкой нагрузки, если нагрузка выходит за пределы этого диапазона.
Защита от перезарядки аккумулятора: контроллер использует зарядку постоянным током с ограничением по напряжению; он переключается на подзарядку малым током, когда напряжение отдельного элемента аккумулятора достигает 1,42 В.
Защита от переразряда аккумулятора: контроллер автоматически отключает выходную мощность, когда напряжение отдельного элемента аккумулятора падает до уровня в диапазоне 0,9 В–1,1 В.
Защита от обратной полярности аккумулятора: контроллер защищен от повреждений из-за обратной полярности аккумулятора; просто повторно подключите аккумулятор с правильной полярностью, чтобы восстановить работу.
Выдерживаемое напряжение: 1500 В ±10% / 5 мА / 1 мин / 50 Гц между основным входом питания и корпусом.
500 В ±10% / 5 мА / 1 мин / 50 Гц между внешними клеммами под напряжением и корпусом.
Сопротивление изоляции: ≥50 МОм между основным входом питания и корпусом.
≥20 МОм между внешними токоведущими клеммами, требующими изоляции, и корпусом.
Внешний светодиодный индикатор состояния: красный светодиод (напряжение: 1,9 В–2,2 В).
Индикатор загорается, показывая состояние зарядки при подаче обычного питания от сети переменного тока. В аварийном режиме (питание от аккумуляторной батареи) индикатор постоянно мигает.
Индикатор выключается после окончания аварийного режима.
Взрывозащищенная конструкция: Внутреннее свободное пространство заполнено кварцевым песком с частичной силиконовой заливкой; внутренняя печатная плата и электронные компоненты соответствуют стандартам взрывозащищенности.

Меры предосторожности при использовании и инструкции по установке

Меры предосторожности при использовании:
1) Входное напряжение должно находиться в указанном рабочем диапазоне переменного тока 100 В–277 В.
2) Изделие следует использовать в пределах номинального диапазона температур окружающей среды; убедитесь, что в источнике питания достаточно места и подходящей среды для рассеивания тепла.

Инструкции по установке:
1) Подключите источник питания к сетевому источнику питания с защитным заземлением (заземлением) для обеспечения безопасности оператора.
2) Подключите устройство строго в соответствии с обозначениями клемм, указанными на этикетке корпуса. Убедитесь, что соединения безопасны, и убедитесь, что линии ввода/вывода не меняются местами и полярность батареи не меняется на противоположную.
3) Подключайте источник питания только после подтверждения того, что характеристики нагрузки полностью соответствуют характеристикам системы электропитания.

Аномальные условия и устранение неполадок

1) Если после первоначальной электроустановки устройство не загорается или возникают другие проблемы, отключите вход переменного тока. Проверьте правильность проводки и проверьте выходные и входные клеммы переменного тока на предмет плохого контакта.
2) Если светодиод загорается после установки, но выходной сигнал ненормальный, отключите вход переменного тока и проверьте выход постоянного тока на предмет перегрузки или легкой нагрузки.

Информация о модели

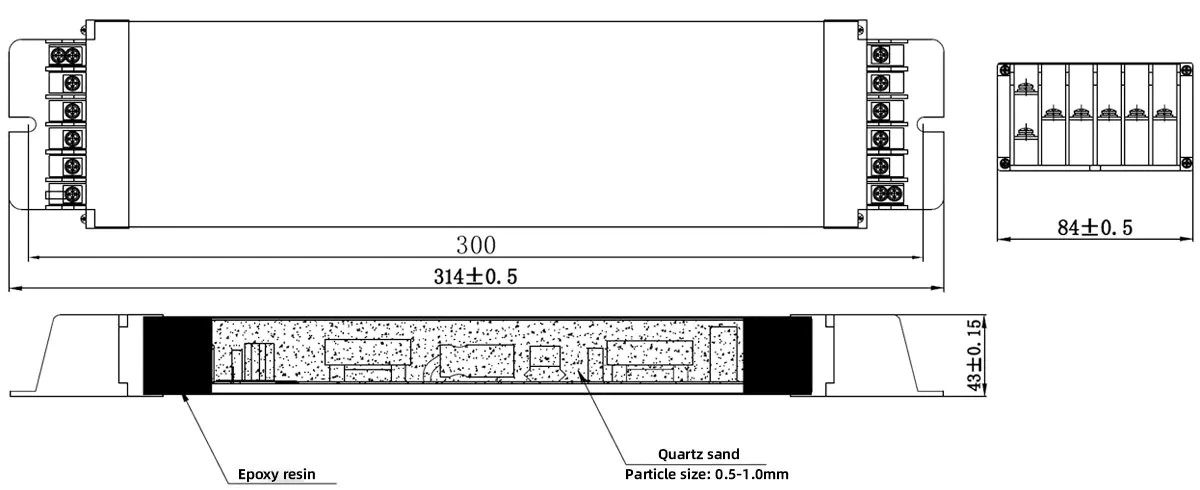

Чертеж размеров

Единица （мм）

Размеры (L × W × H)

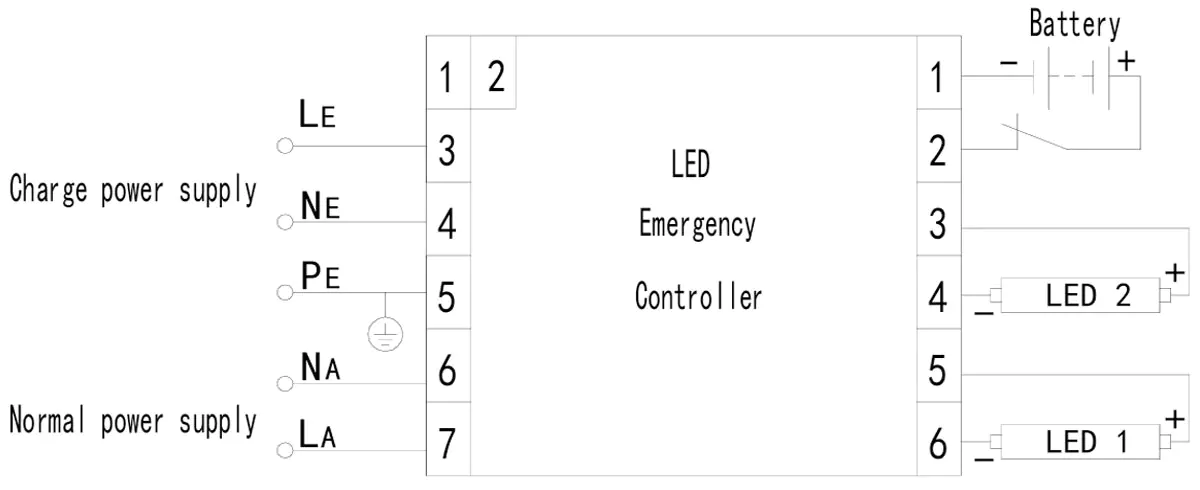

Схема электропроводки
