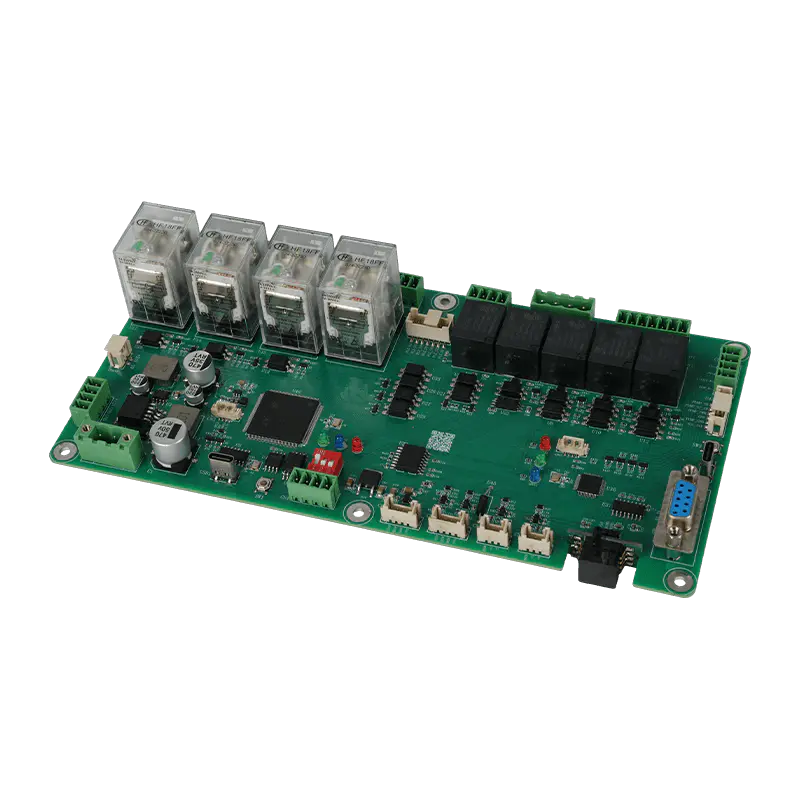

Оборудование промышленной автоматизации Интеллектуальная плата управления
Особенности
1. Имеет интегрированную конструкцию, объединяющую функции электропитания, сбора данных, управления, привода и связи.
2. Поддерживает управление переключением четырех каналов питания переменного тока и двух каналов питания постоянного тока.
3. Предоставляет интерфейсы для датчиков температуры и давления, а также для датчиков, выдающих аналоговые сигналы тока и напряжения.
4. Имеет встроенный вход аварийной остановки и схему управления реле безопасности, поддерживающую такие функции безопасности, как аварийное отключение, блокировка контроля доступа и защита от перегрева.
5. Включает функции освещения, индикации состояния и сигнализации.
6. Интегрирует несколько стандартных интерфейсов связи —включая CAN, USB, RS-485 и RS-232— для связи и программируемого управления.
Введение
Этот продукт разработан специально для применения на промышленных платах управления. Он всесторонне охватывает критически важные функции управления —включая управление питанием, управление движением, экструзионные системы, регулирование параметров окружающей среды (таких как температура и давление) и защитные блокировки—, что делает его пригодным для требований управления в реальном времени в широком диапазоне сложных условий эксплуатации.
Он применим к различным промышленным, медицинским и потребительским устройствам, таким как системы контроля температуры, приводы двигателей, упаковочное и перерабатывающее оборудование, оборудование для мониторинга окружающей среды, медицинские блоки контроля температуры, 3D-принтеры, умная бытовая техника, умное освещение и умные аквариумы.

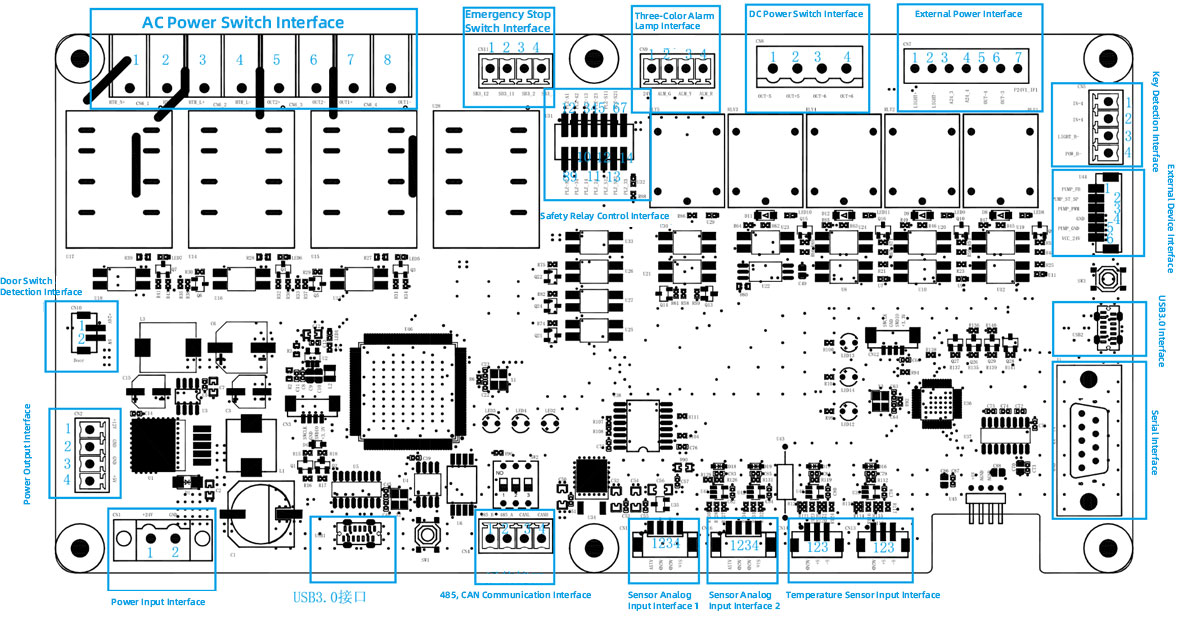

Документация API
Интерфейс ввода питания
| Нет. | Определение | Описание |
| 1 | +24В | Положительная мощность, диапазон входного напряжения 24 В±5% |
| 2 | ГНД | GND Power заземление |
Интерфейс вывода мощности
| Нет. | Определение | Описание |
| 1 | +12В | Выходная мощность 12 В |
| 2 | ГНД | Силовая земля |
| 3 | ГНД | Силовая земля |
| 4 | +5В | Выходная мощность 5 В |
Интерфейс переключателя питания переменного тока
| Нет. | Определение | Описание |
| 1、2 | HTR_N+、HTR_N- | Внешний переменный ток 220 В, вход N+, защищенный реле выход N-, управляемый переключатель 220 В |
| 3、4 | HTR_L-、HTR_L+ | Внешний переменный ток 220 В, вход L+, защищенный реле выход L-, управляемый переключатель 220 В |
| 5、7 | OUT2+,OUT2- | Внешний переменный ток 220 В, выход с релейной защитой, управляемый переключатель |
| 6、8 | OUT1+,OUT1- | Внешний переменный ток 220 В, выход с релейной защитой, управляемый переключатель |
Интерфейс переключателя питания постоянного тока
| Нет. | Определение | Описание |
| 1、2 | АУТ-5、АУТ+5 | Внешний источник питания, управляемый переключатель |
| 3、4 | АУТ-6、АУТ+6 | Внешний источник питания, управляемый переключатель |
Внешний интерфейс питания
| Нет. | Определение | Описание |
| 1 | СВЕТ+ | Выходная мощность бортовой сети 12 В |
| 2 | СВЕТ- | Сигнал управления светом |
| 3 | А24_3 | Выходная мощность бортовой сети 24 В |
| 4 | А24_4 | Скорость ШИМ/сигнал затемнения света |
| 5、6 | АУТ-4, АУТ-3 | Управляемый выход 24 В |
| 7 | P24V1_IF1 | Внешний вход питания 24 В |
Входной интерфейс датчика температуры
| Нет. | Определение | Описание |
| 1 | АГНД | Аналоговое заземление (заземление контура датчика) |
| 2 | С+ | Положительный вход датчика температуры |
| 3 | С- | Отрицательный вход датчика температуры |
Аналоговый входной интерфейс датчика 1
| Нет. | Определение | Описание |
| 1 | А15В | Выходная мощность 15 В (для питания датчика) |
| 2、3 | АГНД | Аналоговое заземление (заземление сигнального контура) |
| 4 | Грех | Входной сигнал напряжения датчика, диапазон напряжений 0 В-10 В |
Аналоговый входной интерфейс датчика 2
| Нет. | Определение | Описание |
| 1 | А15В | Выходная мощность 15 В (для питания датчика) |
| 2、3 | АГНД | Аналоговое заземление (заземление сигнального контура) |
| 4 | Грех | Входной сигнал тока датчика, диапазон тока 4мА-20мА |
Интерфейс обнаружения ключей
| Нет. | Определение | Описание |
| 1 | ИН-4 | Интерфейс обнаружения датчиков |
| 2 | ИН+4 | Интерфейс обнаружения датчиков |
| 3 | СВЕТ_Б- | Сигнал светового ключа |
| 4 | POW_B- | Сигнал ключа питания |
Интерфейс трехцветной сигнальной лампы
| Нет. | Определение | Описание |
| 1 | 24В | Выходная мощность 24 В |
| 2 | АЛМ_Г | Зеленый сигнал управления сигнальной лампой |
| 3 | АЛМ_Й | Желтый сигнал управления сигнальной лампой |
| 4 | АЛМ_Р | Красный сигнал управления сигнальной лампой |
Интерфейс обнаружения дверного выключателя
| Нет. | Определение | Описание |
| 1 | +24В | Выходная мощность 24 В |
| 2 | ЮЗ | Вход сигнала дверного выключателя (определение состояния двери) |
Интерфейс аварийного выключателя
| Нет. | Определение | Описание |
| 1 | СБ3_12 | Дверь Аварийная остановка 1, управляемая внешним реле безопасности |
| 2 | СБ3_11 | Дверь Аварийная остановка 1 |
| 3 | СБ3_2 | Дверной аварийный упор 2, управляемый внешним реле безопасности |
| 4 | СБ3_1 | Дверь Аварийная остановка 2 |
Интерфейс внешнего устройства
| Нет. | Определение | Описание |
| 1 | PUMP_FB | Сигнал обратной связи |
| 2 | PUMP_ST_SP | Управляющий сигнал |
| 3 | PUMP_PWM | Импульсный сигнал |
| 4 | ГНД | Силовая земля |
| 5 | PUMP_GND | Периферийное силовое заземление |
| 6 | VCC_24V | Выходная мощность 24 В |
Интерфейс управления реле безопасности
| Нет. | Определение | Описание |
| 1、2、3、4、8、9 | PLZ-A1、PLZ-42、PLZ-13、PLZ-23、PLZ-A2、PLZ-34 | Внешнее реле безопасности |
| 5、6 | ПЛЗ-С11、ПЛЗ-С21 | Подключитесь к внешнему выключателю аварийной остановки |
| 10、11 | ПЛЗ-14、ПЛЗ-24 | Сигнал периферийного выключателя питания защищен и управляется реле безопасности |
| 12、13 | ПЛЗ-С12 ПЛЗ-С22 | Сигнал обнаружения дверного выключателя защищен и управляется реле безопасности |
| 14 | ПЛЗ-33 | Микроконтроллер обнаруживает наличие реле безопасности |
Интерфейс USB3.0
| Нет. | Определение | Описание |
| 1 | USB1 | USB-связь, разъем Type‑C |
Интерфейс последовательного порта
| Нет. | Определение | Описание |
| 1 | J1 | RS-232, штекерная розетка DB-9 |
Интерфейс связи RS-485 и CAN
| Нет. | Определение | Описание |
| 1 | 485_Б | Инвертирующий вход приемника шины RS-485 / инвертирующий выход драйвера, диапазон входного напряжения: от -15 В до 15 В |
| 2 | 485_А | Неинвертирующий вход приемника шины RS-485 / неинвертирующий выход драйвера, диапазон входного напряжения: от -15 В до 15 В |
| 3 | КАНЛ | Линия низкого уровня шины CAN |
| 4 | КАНХ | Линия высокого уровня шины CAN |

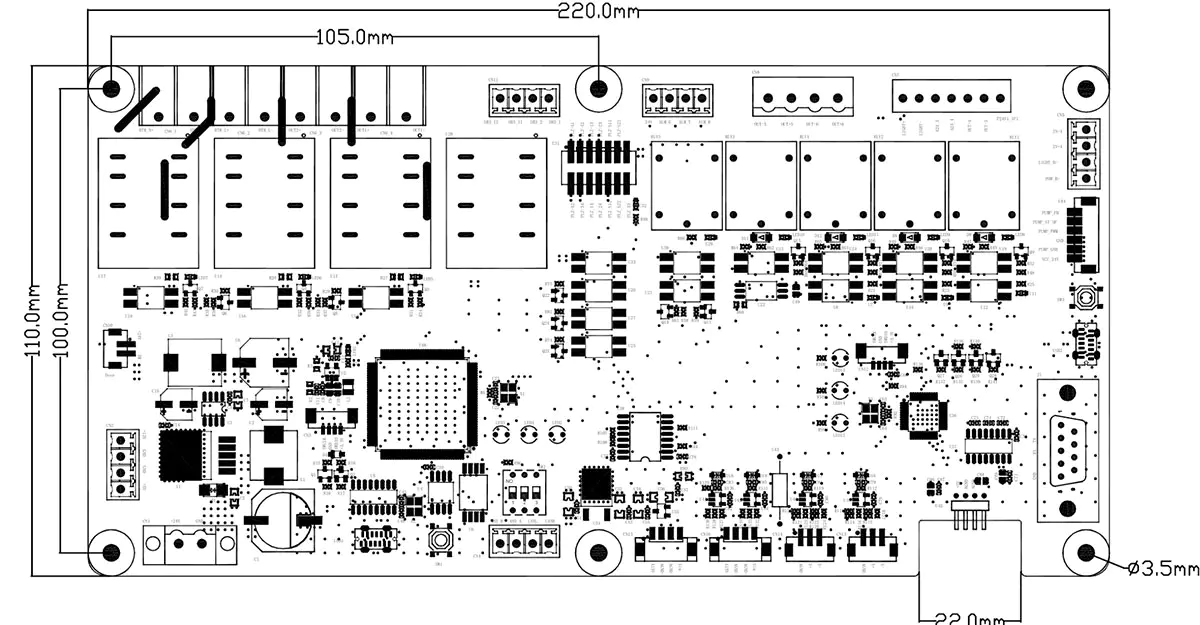

Чертеж размеров продукта
