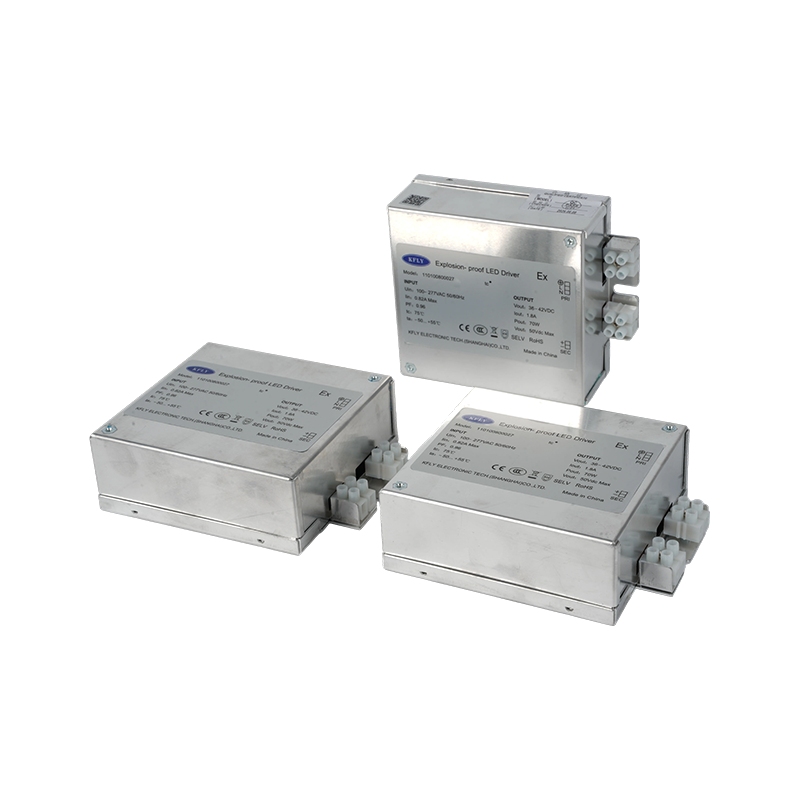

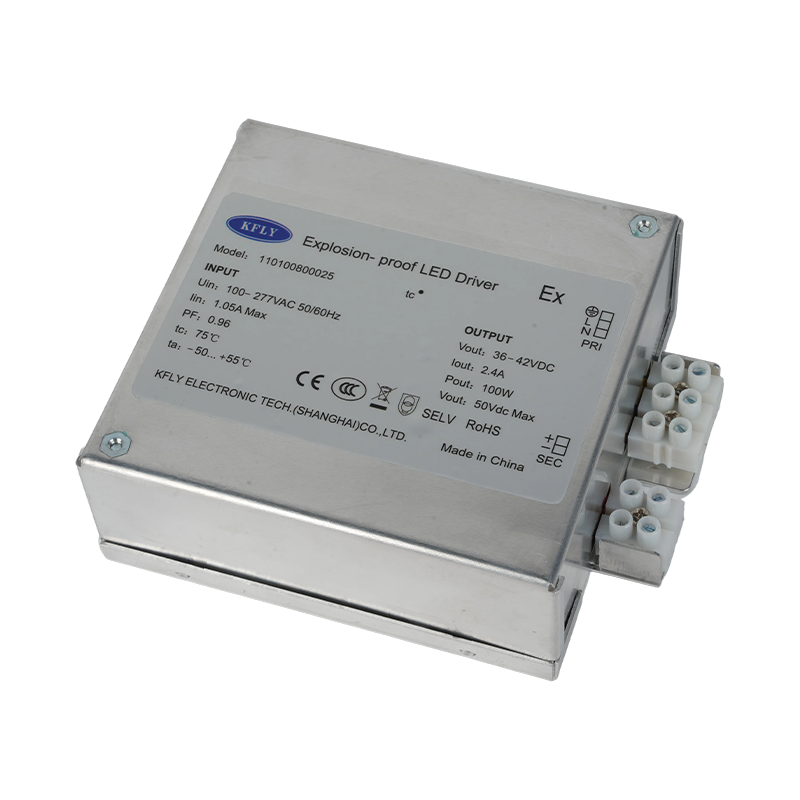

Взрывозащищенный герметичный изолированный светодиодный блок управления

Основные моменты и особенности

1. Выходное напряжение постоянного тока 36–42 В; конструкция выходного постоянного тока
2. Эффективность до 90%
3. Изолированная архитектура с высоким коэффициентом мощности
4. Подходит для взрывозащищенного освещения
5. Сертифицирован по электробезопасности
6. Подходит для светильников класса I
7. Подходит для рабочих сред с температурой до -50°C
8. 5-летняя гарантия

Свяжитесь с нами Скачать
ПРЕДЫДУЩАЯ:Взрывозащищенный инкапсулированный светодиодный блок управления ДАЛЕЕ:Взрывозащищенные инкапсулированные светильники Светодиодный блок управления

Введение

Серия светодиодных драйверов с фиксированным выходным током KFLY мощностью 70–120 Вт подходит как для взрывозащищенного, так и для общего освещения.
Эти драйверы соответствуют мировым стандартам сертификации и оснащены выходным напряжением SELV, что обеспечивает безопасность даже в случае повреждения проводки или светодиодной платы; они разработаны в соответствии со стандартами светильников класса I для простоты установки. Кроме того, их высокая эффективность отвечает требованиям энергосбережения, а оптимальная производительность ЭМС была ключевым приоритетом при разработке. Тщательно спроектированные и тщательно протестированные, они надежно работают в различных условиях освещения. Их исключительная надежность обеспечивает клиентам душевное спокойствие и снижает затраты на техническое обслуживание.

Информация о модели

Модель №. Диапазон входного напряжения Номинальное выходное напряжение Номинальный выходной ток
110100800027 100～277В переменного тока 36～42Vdc 1.8А
110100800016 1,9А
110100800025 2.4А
110100800026 2.9А

Входные рейтинги / характеристики

Модель №. 110100800027 110100800016 110100800025 110100800026
Номинальное входное напряжение 120～277 Вакуум
Диапазон входного напряжения 108～305 Вакуум
Номинальная частота ввода 50～60 Гц
Диапазон входных частот 47～63 Гц
Входной ток (тип.) 0,35 тип. 0,4 типа. 0,5 тип. 0,6 тип.
Эффективность ¹) @ 230 В переменного тока 90,1% тип. 90,3% тип. 90,7% тип. 91,2% тип.
Пик пускового тока >50%, длительность 36,4А / 360ус
Макс. Количество драйверов на один автоматический выключатель В16 20 шт 17 шт 13 шт 10 шт
С16 25 шт 22 шт 17 шт 13 шт
Коэффициент мощности при полной нагрузке > 0,95
Полное гармоническое искажение при полной нагрузке Соответствует IEC 61000-3-2 Класс C
Ток утечки < 0,7 мА при 230 В переменного тока

1) 100% нагрузка (типичное значение), проверено после 30-минутного прогрева.

Рейтинги / характеристики продукции

Модель №. 110100800027 110100800016 110100800025 110100800026
Номинальное выходное напряжение 36～42 В постоянного тока
Диапазон выходного тока 1.8А 1,9А 2.4А 2.9А
Макс. Выходное напряжение холостого хода 46В постоянного тока
Макс. Выходная мощность 70 Вт 80 Вт 100 Вт 120 Вт
Допуск выходного напряжения ± 3%
Линейное регулирование ± 1%
Регулирование нагрузки ± 3%
Выходная пульсация 900мВ
Время подъема < 50мс
Время запуска < 1,0с

Механические характеристики

Модель №. 110100800027 110100800016 110100800025 110100800026
Жилье Алюминиевый сплав
Вес единицы [кг][фунт] 0,63
1.39		 0,66
1.46
Система охлаждения Естественное конвекционное охлаждение
Коммерческая коробка: количество в коробке 16 шт
Коммерческая коробка: Вес коробки [кг][фунт] 10
22		 10,6
23,4
Входной терминал 3P PA8HDS
Выходной терминал 2P PA8HDS
Шум (на расстоянии 30 см) Уровень звукового давления (SPL) ＜ 24 дБА

Экологические характеристики

Модель №. 110100800027 110100800016 110100800025 110100800026
Температура окружающей среды Операционный -40°С до +55°С
Хранение -40°С до +85°С
Макс. Температура корпуса (Tc) +85°С
Температура корпуса (Tc) для испытания на срок службы +80°С 75°С
Относительная влажность Операционный Относительная влажность от 10 до 90% (без конденсации)
Хранение Относительная влажность от 5 до 95% (без конденсации)
Экологический рейтинг IP54; подходит для сухих и влажных помещений
Рабочая высота До 5000 метров

Функции защиты

Модель №. 110100800027 110100800016 110100800025 110100800026
Защита от перенапряжения Автоматическое восстановление после устранения неисправности
Защита от перегрузки/перегрузки по току Автоматическое восстановление после устранения неисправности
Защита от короткого замыкания Автоматическое восстановление после устранения неисправности
Защита от перегрева Автоматическое восстановление после устранения неисправности
Подходящий класс светильника Класс I, класс изоляции согласно IEC 60598

Данные о надежности

Модель №. 110100800027 110100800016 110100800025 110100800026
Продолжительность жизни 50 000 часов при температуре испытательного случая в течение всего срока службы
МТТФ 850 000 часов при температуре окружающей среды +45°C (согласно Telcordia SR-332, общий процент отказов менее 10%)

Стандарты безопасности / Директивы

Модель №. 110100800027 110100800016 110100800025 110100800026
Электробезопасность УЛ UL 8750, класс P, тип "HL", выход класса 2
КСА CAN/CSA C22.2 № 250.13
Схема КБ IEC 61347-1, IEC 61347-2-13, выход SELVIEC 60335-1, IEC 60335-2-89, включая Приложение BB, IEC 60335-2-24, включая Приложение CC
КХЦ GB 17625.1-2012, GB/T 17743-2021;
Великобритания 19510.1-2009, Великобритания 19510.14-2009
РКМ AS 61347.2.13:2018AS/NZS 61347.1:2016, включая поправку A1
СЕ Соответствует директивам: Директива по низкому напряжению 2014/35/ЕС; Директива по ЭМС 2014/30/ЕС; Директива RoHS 2011/65/ЕС + (ЕС)2015/863; Директива ErP 2009/125/ЕС меры по реализации, Регламент ЕС (ЕС)2019/2020
Бывший Соответствует нормам:GB/T3836.1-2021 Взрывоопасные среды Часть 1: Общие требования к оборудованию;GB/T3836.2-2021 Взрывоопасные среды Часть 2: Оборудование, защищенное взрывозащищенным корпусом «d»
Изоляция Вход Выход Корпус
Вход Н/Д 3000В переменного тока 1800В переменного тока
Выход 3000В переменного тока Н/Д 500В переменного тока
Корпус 1800В переменного тока 500В переменного тока Н/Д

ЭМС

Модель №. 110100800027 110100800016 110 100800025 110100800026
Излучаемое / проводимое излучение Соответствует BS EN / IEC 55015. Соответствует FCC Часть 15 Класс A
Иммунитет Соответствует BS EN / IEC 61547
Электростатический разряд (ЭСД) МЭК 61000-4-2 ESD, критерий A¹) или B²)Воздушный разряд: 8 кВ; Контактный разряд: 4 кВ
Лучистый иммунитет (РС) МЭК 61000-4-3 RS, критерий A¹) 80 МГц-1 ГГц, 3 В/м, 1 кГц синусоида/80% AM-модуляция
Электрический быстрый переходный процесс/всплеск (EFT/Burst) МЭК 61000-4-4 1кВ, Критерий A¹) или B²)
Всплеск МЭК 61000-4-5 ANSI C62. 41 Критерий A¹) или B²)Общий режим: 4 кВ; Дифференциальный режим: 2kV1.2/50μs, составная волна 8/20μs, импеданс источника 2Ω (LN),12Ω (L-PE и N-PE) Соответствует категории A1, с кольцевой волной 2,5 кВ/100 кГц, Критерий A¹)
Иммунитет к кондуктивным нарушениям (CS) МЭК 61000-4-6 150 кГц-80 МГц, 3 В среднеквадратичного значения, критерий A¹)
Мощность Частотная устойчивость к магнитному полю (PFMF) МЭК 61000-4-8 3А/м, Критерий А¹)
Провалы напряжения / прерывания (провалы) МЭК 61000-4-11 Критерий A¹) или B²); 100% падение; 0,5 цикла; самовосстановление; 30% падение; 10 циклов; самовосстановление
Эмиссия гармонического тока МЭК 61000-3-2 Класс C (230 В переменного тока при 100% нагрузке)
Колебания напряжения и мерцание МЭК 61000-3-3 Pst ≤ 1,0; dmax ≤ 4%; Plt ≤ 0,65; dc ≤ 3,3%; Tmax ≤ 500 мс

1. Критерий А: Нормальная работа в пределах спецификации.
2. Критерий B: Временная деградация или потеря функции, допускается само‑восстановление.

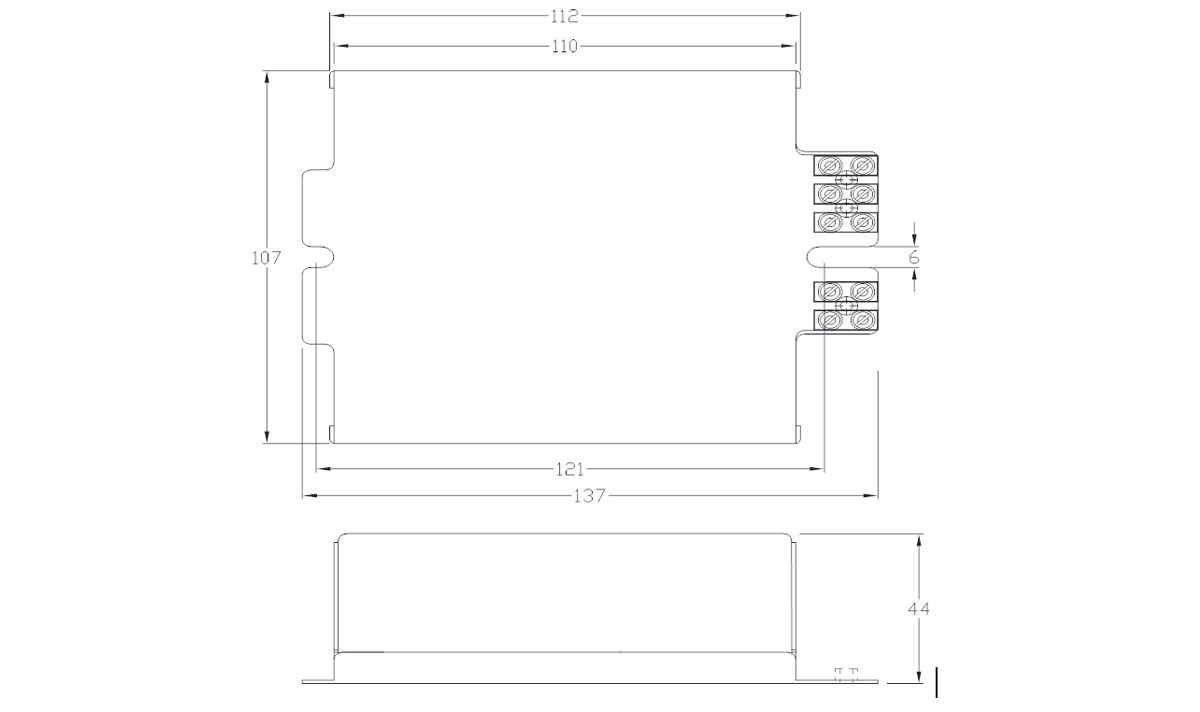

Чертеж размеров

blcpbghl1790222618

Размеры (L × W × H)

110100800027 137 х 107 х 44 мм
110100800016 137 х 107 х 44 мм
110100800025 137 х 107 х 44 мм
110100800026 137 х 107 х 44 мм

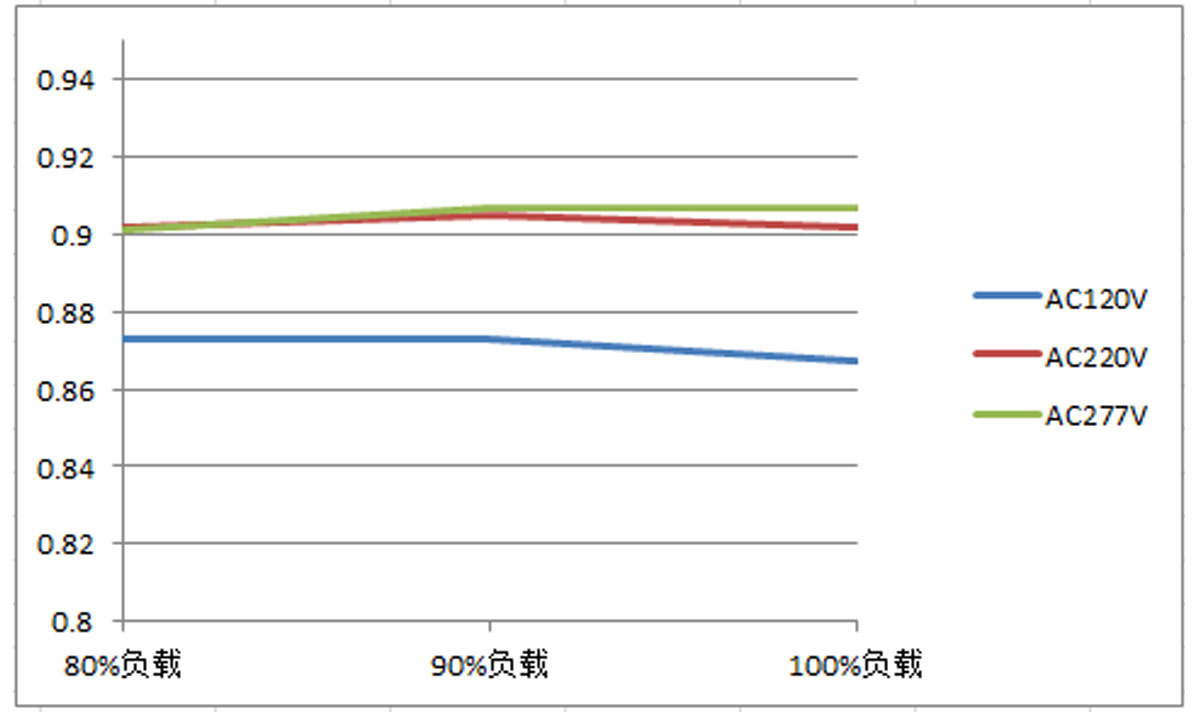

Кривая зависимости эффективности от выходной мощности

liwicoel1790227978

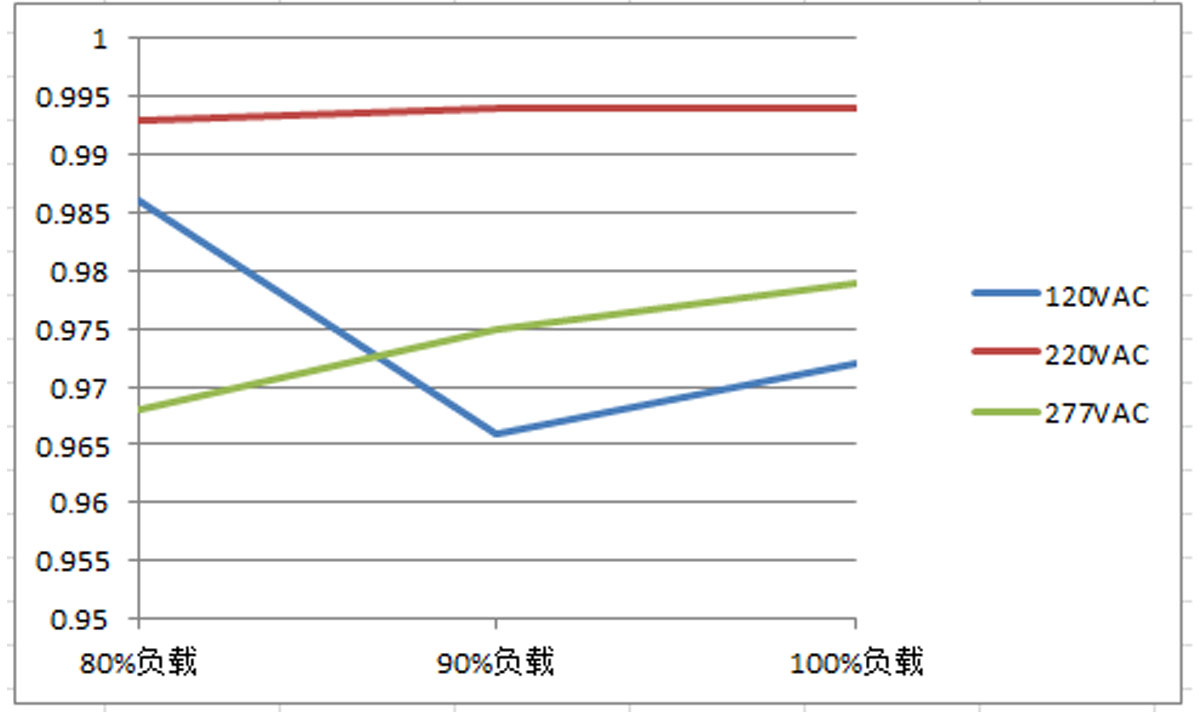

Кривая зависимости коэффициента мощности от выходной мощности

hmmyxlwm1790228073

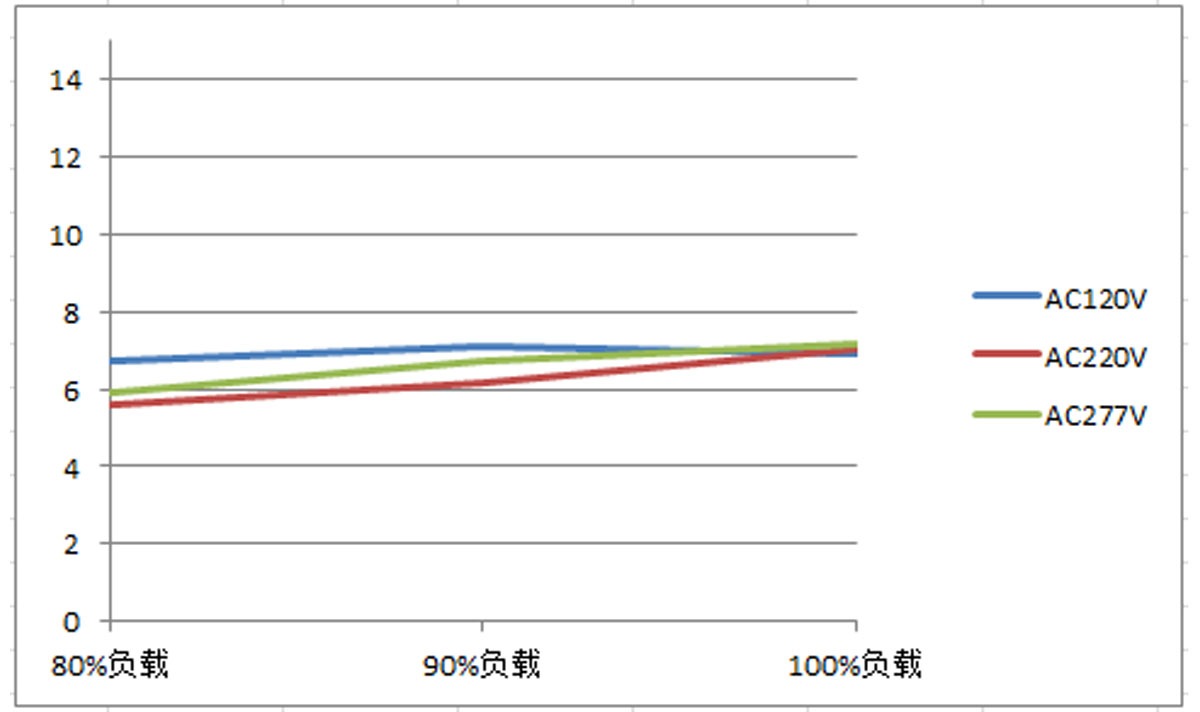

Кривая зависимости полного гармонического искажения (THD) от выходной мощности

xtgthqns1790228114
