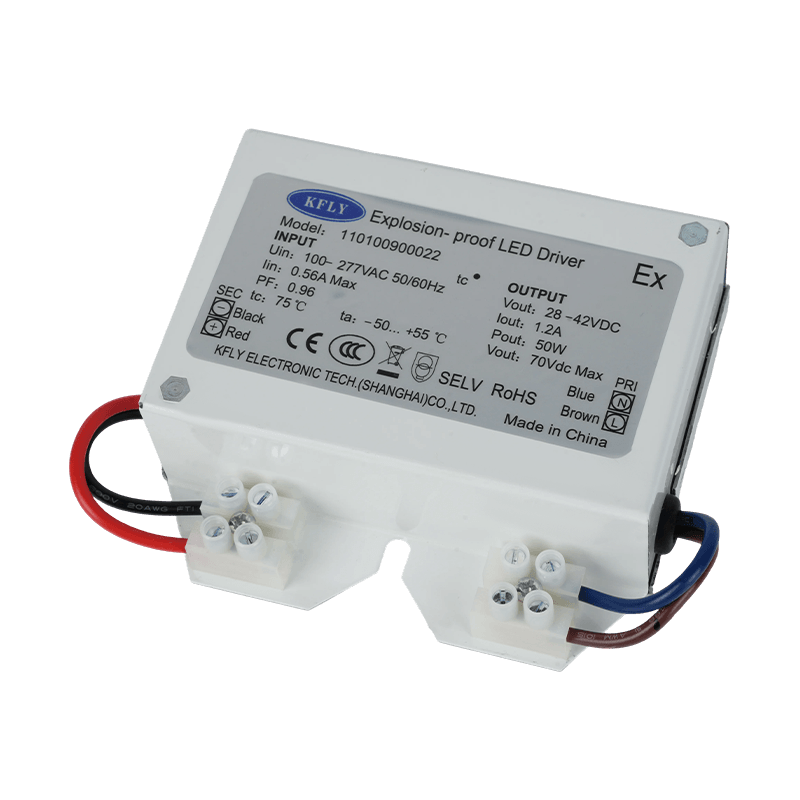

Взрывозащищенные инкапсулированные светильники Светодиодный блок управления
Основные моменты и особенности
1. Выходное напряжение постоянного тока 28–42 В; конструкция выходного постоянного тока
2. Изолированная архитектура с высоким коэффициентом мощности
3. Подходит для использования со взрывозащищенными светильниками
4. Сертифицирован по электробезопасности
5. Подходит для светильников класса I
6. Подходит для рабочих сред с температурой до -50°C
7. Гарантия пять лет
Введение
Серия светодиодных драйверов с фиксированным выходным током KFLY мощностью 30–50 Вт подходит как для взрывозащищенного, так и для общего освещения.
Эти драйверы соответствуют мировым стандартам сертификации и оснащены выходным напряжением SELV, что обеспечивает безопасность даже в случае повреждения проводки или светодиодной платы; они разработаны в соответствии со стандартами светильников класса I для простоты установки. Кроме того, их высокая эффективность отвечает требованиям энергосбережения, а оптимальная производительность ЭМС была ключевым приоритетом при разработке. Тщательно спроектированные и тщательно протестированные, они надежно работают в различных условиях освещения. Их исключительная надежность обеспечивает клиентам душевное спокойствие и снижает затраты на техническое обслуживание.
Информация о модели
| Модель №. | Диапазон входного напряжения | Номинальное выходное напряжение | Номинальный выходной ток |
| 110100900024 | 100 ～ 277В переменного тока | 28～42Vdc | 0,7А |
| 110100900022 | 1.2А |
Входные рейтинги / характеристики
| Модель №. | 110100900024 | 110100900022 | |
| Номинальное входное напряжение | 100～277 В переменного тока | ||
| Диапазон входного напряжения | 108～305 Вакуум | ||
| Номинальная частота ввода | 50～60 Гц | ||
| Диапазон входных частот | 47～63 Гц | ||
| Входной ток (тип.) | 0,13 тип. | 0,25 тип. | |
| Эффективность ¹) @ 230 В переменного тока | 85% тип. | ||
| Пик пускового тока >50%, длительность | 28,8А / 150ус | 55,2А / 150ус | |
| Макс. Количество драйверов на один автоматический выключатель | В16 | 46шт | 28шт |
| С16 | 58шт | 35шт | |
| Коэффициент мощности при полной нагрузке | > 0,95 | ||
| Полное гармоническое искажение при полной нагрузке | Соответствует стандарту IEC 61000-3-2 класса C | ||
| Ток утечки | < 0,7 мА при 230 В переменного тока | ||
1) 100% нагрузка (типичное значение), проверено после 30-минутного прогрева.
Рейтинги / характеристики продукции
| Модель №. | 110100900024 | 110100900022 |
| Номинальное выходное напряжение | 28～42 В постоянного тока | |
| Диапазон выходного тока | 0,7А | 1.2А |
| Макс. Выходное напряжение холостого хода | 70В постоянного тока | |
| Макс. Выходная мощность | 30 Вт | 50 Вт |
| Допуск выходного напряжения | ± 3% | |
| Линейное регулирование | ± 1% | |
| Регулирование нагрузки | ± 3% | |
| Выходная пульсация | 900мВ | |
| Время подъема | < 50мс | |
| Время запуска | < 1,0с | |
Механические характеристики
| Модель №. | 110100900024 | 110100900022 |
| Жилье | Стальной лист с покрытием белого цвета | |
| Вес единицы [кг][фунт] | 0,34 0,74 |
0,37 0,81 |
| Система охлаждения | Естественное конвекционное охлаждение | |
| Коммерческая коробка: количество в коробке | 40 шт | |
| Коммерческая коробка: Вес коробки [кг][фунт] | 13.4 29,5 |
14,7 32,5 |
| Входной терминал | 2P PA8HDS | |
| Выходной терминал | 2P PA8HDS | |
| Шум (на расстоянии 30 см) | Уровень звукового давления (SPL) ＜ 24 дБА | |
Экологические характеристики
| Модель №. | 110100900024 | 110100900022 | |
| Температура окружающей среды | Операционный | -50°С до +55°С | |
| Хранение | -50°С до +75°С | ||
| Макс. Температура корпуса (Tc) | +75°С | ||
| Температура корпуса (Tc) для испытания на срок службы | +80°С | ||
| Относительная влажность | Операционный | Относительная влажность от 10 до 90% (без конденсации) | |
| Хранение | Относительная влажность от 5 до 95% (без конденсации) | ||
| Экологический рейтинг | IP54; подходит для сухих и влажных помещений | ||
| Рабочая высота | До 5000 метров | ||
Функции защиты
| Модель №. | 110100900024 | 110100900022 |
| Защита от перенапряжения | Автоматическое восстановление после устранения неисправности | |
| Защита от перегрузки/перегрузки по току | Автоматическое восстановление после устранения неисправности | |
| Защита от короткого замыкания | Автоматическое восстановление после устранения неисправности | |
| Защита от перегрева | Автоматическое восстановление после устранения неисправности | |
| Подходящий класс светильника | Класс I, класс изоляции согласно IEC 60598 | |
Данные о надежности
| Модель №. | 110100900024 | 110100900022 |
| Продолжительность жизни | 50 000 часов при температуре испытательного случая в течение всего срока службы | |
| МТТФ | 850 000 часов при температуре окружающей среды +45°C (согласно Telcordia SR-332, общий процент отказов менее 10%) | |
Стандарты безопасности / Директивы
| Модель №. | 110100900024 | 110100900022 | ||
| Электробезопасность | УЛ | UL 8750, класс P, тип "HL", выход класса 2 | ||
| КСА | CAN/CSA C22.2 № 250.13 | |||
| Схема КБ | IEC 61347-1, IEC 61347-2-13, выход SELVIEC 60335-1, IEC 60335-2-89, включая Приложение BB, IEC 60335-2-24, включая Приложение CC | |||
| КХЦ | GB 17625.1-2012, GB/T 17743-2021; | |||
| Великобритания 19510.1-2009, Великобритания 19510.14-2009 | ||||
| РКМ | AS 61347.2.13:2018AS/NZS 61347.1:2016, включая поправку A1 | |||
| СЕ | Соответствует директивам: Директива по низкому напряжению 2014/35/ЕС; Директива по ЭМС 2014/30/ЕС; Директива RoHS 2011/65/ЕС + (ЕС)2015/863; Директива ErP 2009/125/ЕС меры по реализации, Регламент ЕС (ЕС)2019/2020 | |||
| Бывший | Соответствует нормам:GB/T3836.1-2021 Взрывоопасные среды Часть 1: Общие требования к оборудованию;GB/T3836.2-2021 Взрывоопасные среды Часть 2: Оборудование, защищенное взрывозащищенным корпусом «d» | |||
| Изоляция | Вход | Выход | Корпус | |
| Вход | Н/Д | 3000В переменного тока | 1800В переменного тока | |
| Выход | 3000В переменного тока | Н/Д | 500В переменного тока | |
| Корпус | 1800В переменного тока | 500В переменного тока | Н/Д | |
ЭМС
| Модель №. | 110100900024 | 110100900022 |
| Излучаемое / проводимое излучение | Соответствует BS EN / IEC 55015. Соответствует FCC Часть 15 Класс A | |
| Иммунитет | Соответствует BS EN / IEC 61547 | |
| Электростатический разряд (ЭСД) | МЭК 61000-4-2 | ESD, критерий A¹) или B²)Воздушный разряд: 8 кВ; Контактный разряд: 4 кВ |
| Лучистый иммунитет (РС) | МЭК 61000-4-3 | RS, критерий A¹) 80 МГц-1 ГГц, 3 В/м, 1 кГц синусоида/80% AM-модуляция |
| Электрический быстрый переходный процесс/всплеск (EFT/Burst) | МЭК 61000-4-4 | 1кВ, Критерий A¹) или B²) |
| Всплеск | МЭК 61000-4-5 ANSI C62. 41 | Критерий A¹) или B²)Общий режим: 4 кВ; Дифференциальный режим: 2kV1.2/50μs, составная волна 8/20μs, импеданс источника 2Ω (LN),12Ω (L-PE и N-PE) Соответствует категории A1, с кольцевой волной 2,5 кВ/100 кГц, Критерий A¹) |
| Иммунитет к кондуктивным нарушениям (CS) | МЭК 61000-4-6 | 150 кГц-80 МГц, 3 В среднеквадратичного значения, критерий A¹) |
| Мощность Частотная устойчивость к магнитному полю (PFMF) | МЭК 61000-4-8 | 3А/м, Критерий А¹) |
| Провалы напряжения / прерывания (провалы) | МЭК 61000-4-11 | Критерий A¹) или B²); 100% падение; 0,5 цикла; самовосстановление; 30% падение; 10 циклов; самовосстановление |
| Эмиссия гармонического тока | МЭК 61000-3-2 | Класс C (230 В переменного тока при 100% нагрузке) |
| Колебания напряжения и мерцание | МЭК 61000-3-3 | Pst ≤ 1,0; dmax ≤ 4%; Plt ≤ 0,65; dc ≤ 3,3%; Tmax ≤ 500 мс |
1. Критерий А: Нормальная работа в пределах спецификации.
2. Критерий B: Временная деградация или потеря функции, допускается само‑восстановление.

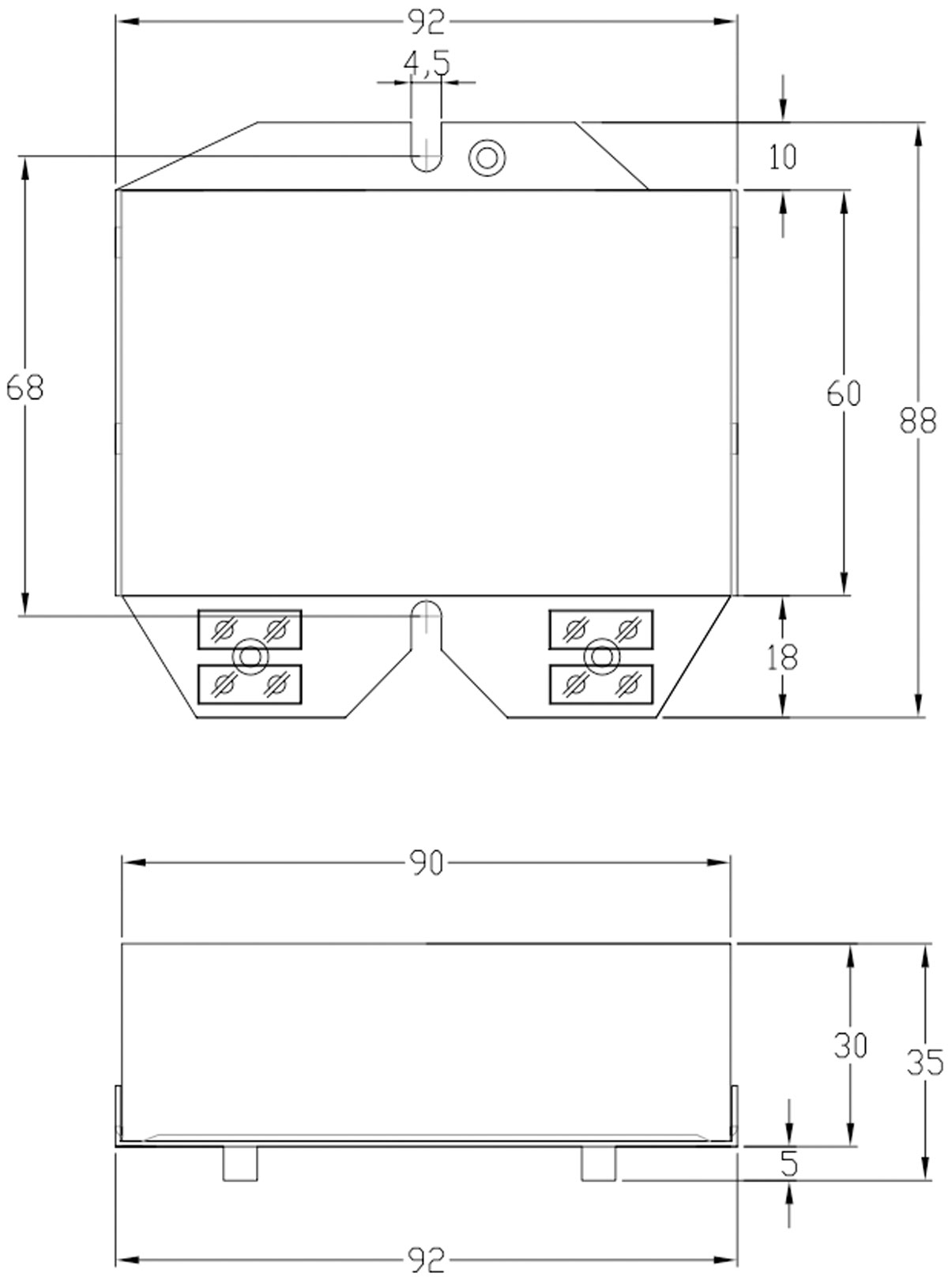

Чертеж размеров
Размеры (L × W × H)
| 11010090024 | 92 х 88 х 35 мм |
| 11010090022 | 92 х 88 х 35 мм |

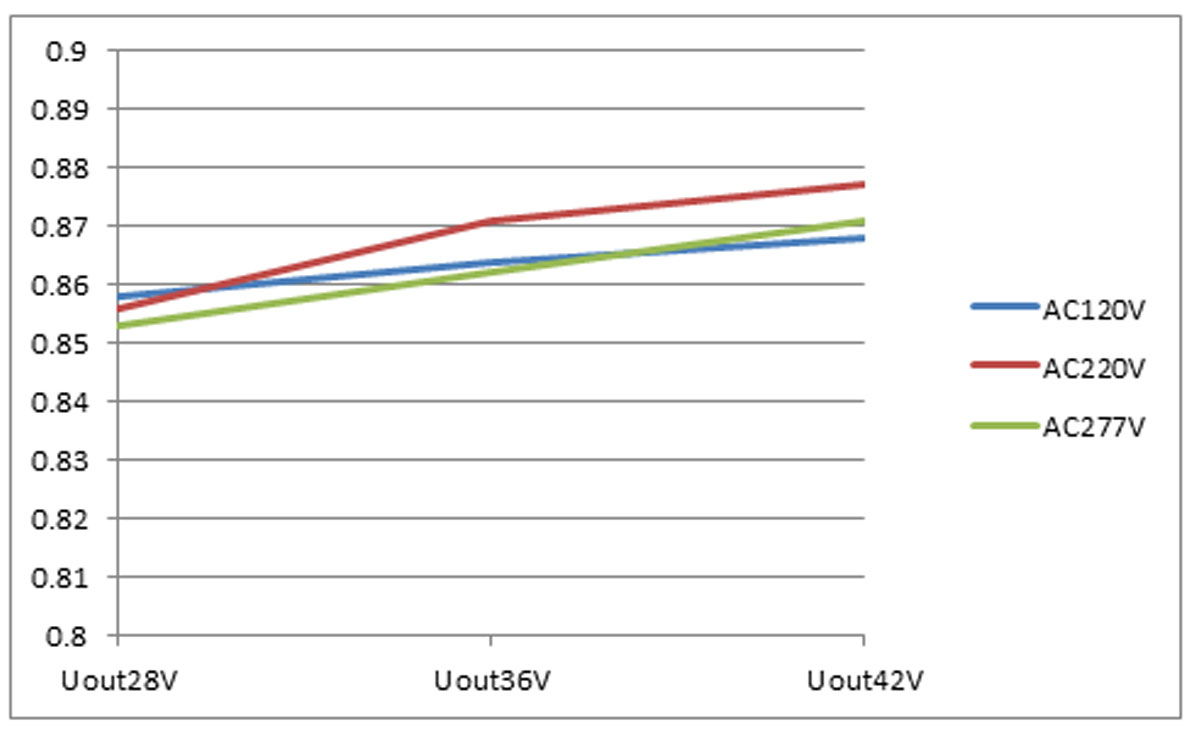

Кривая зависимости эффективности от выходной мощности

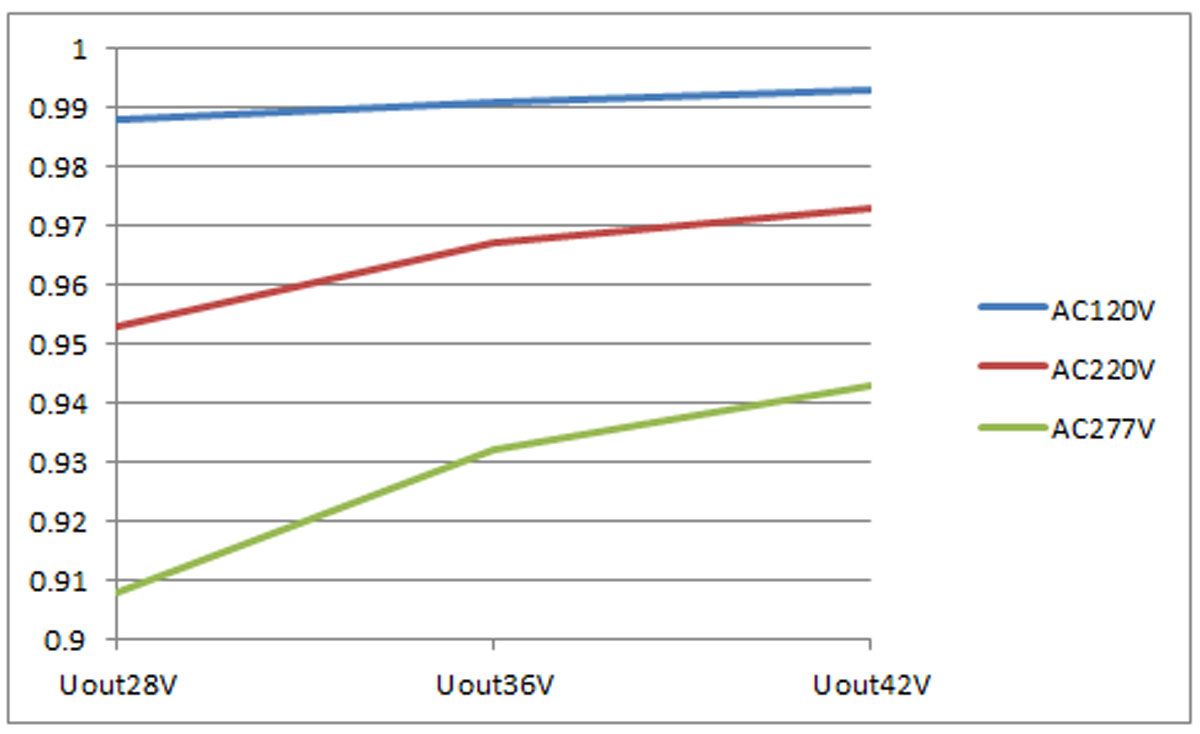

Кривая зависимости коэффициента мощности от выходной мощности

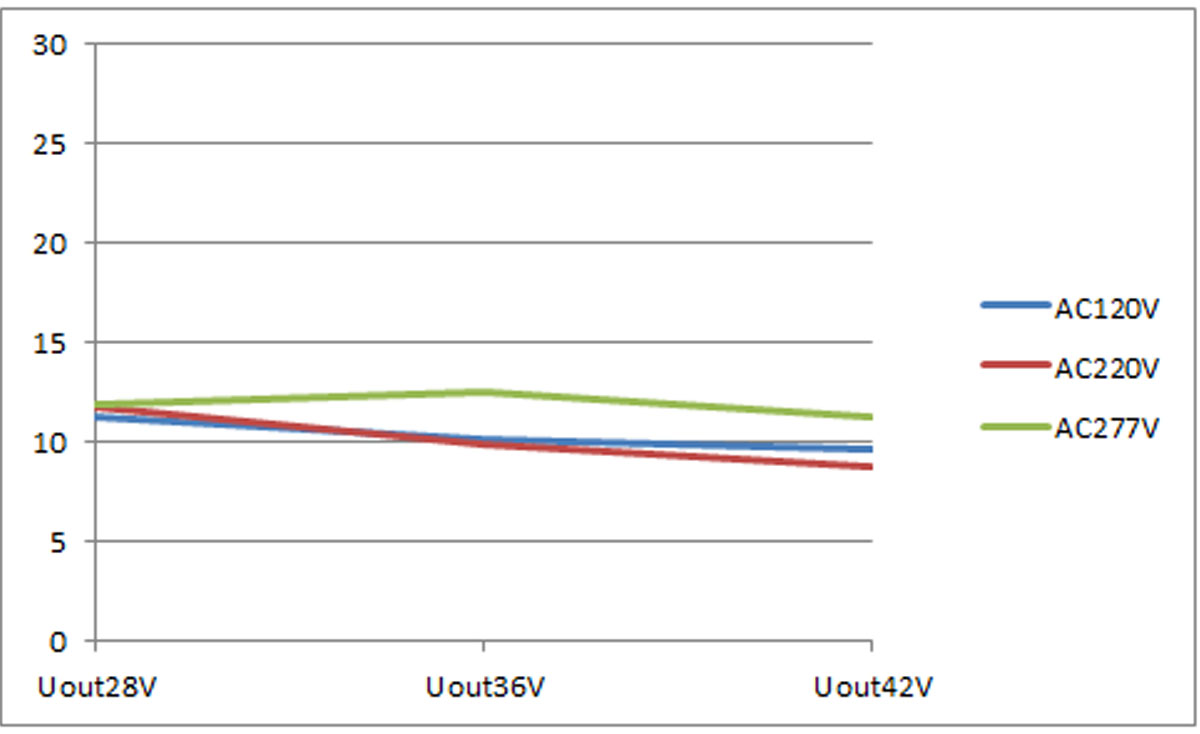

Кривая зависимости полного гармонического искажения (THD) от выходной мощности
