Промышленный Интернет Интеллектуальная плата сбора и управления данными

Особенности

1. Обеспечивает 32 цифровых входных канала.
2. Обеспечивает 40 цифровых выходных каналов.
3. Обеспечивает 8 аналоговых входных каналов.
4. Обеспечивает 4 аналоговых выходных канала.
5. Обеспечивает 8 каналов сбора данных о температуре.
6. Обеспечивает 1 выходной канал источника постоянного тока.
7. Поддерживает полевую шину EtherCAT и программируемое управление.
8. Поддерживает стандартный язык ST IEC 61131-3 и соответствует международным нормам развития.

Введение

Этот промышленный контроллер имеет интегрированную конструкцию, объединяющую широко используемые промышленные модули управления, специально разработанные для сложных сценариев автоматизации. Он объединяет в одном блоке обработку сигналов, сбор данных, логическое управление, полевую связь и взаимодействие человека и машины. Он широко применяется в различных секторах, включая производственные линии промышленной автоматизации, интеллектуальные сельскохозяйственные системы и интеллектуальное управление зданиями.

Документация API

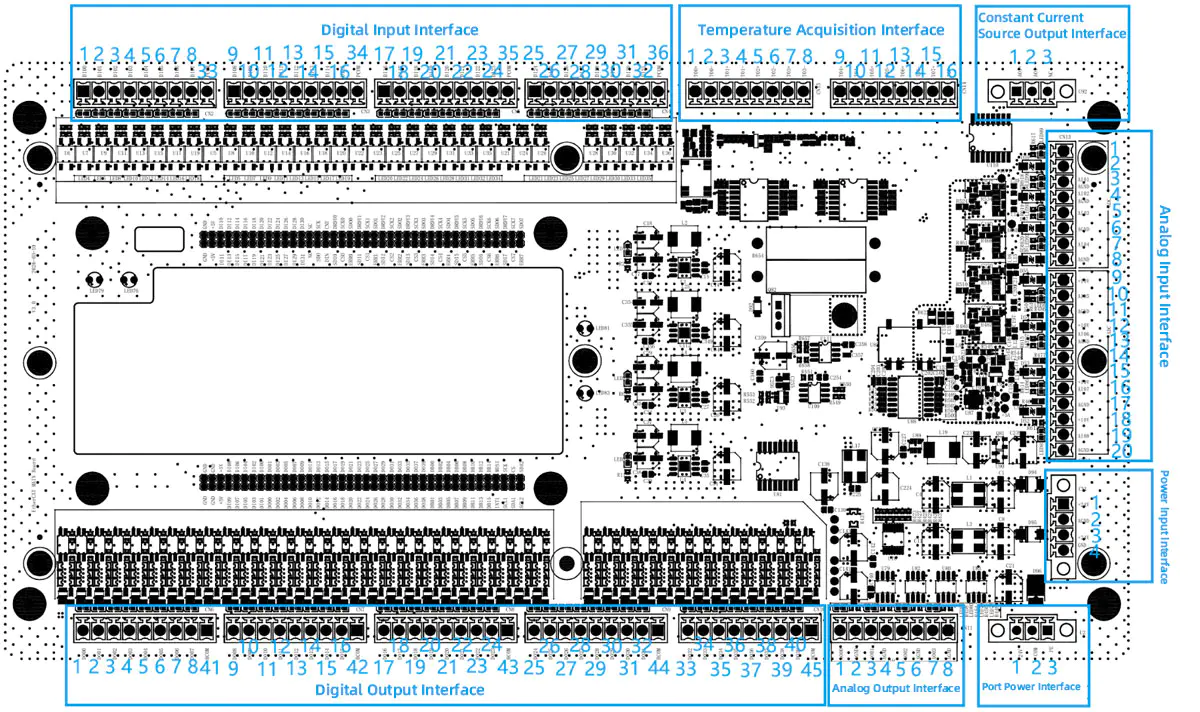

mqbuxmas1790214694

Интерфейс ввода питания

Номер позиции Сигнал Описание
1、3 +24В Положительная мощность, диапазон входного напряжения 24 В±5%
2 АГНД Аналоговая земля
4 ГНД Силовая земля

Интерфейс питания цифрового выходного порта

Номер позиции Сигнал Описание
1 +24В Подтягивающее‑вверх питание для цифрового выходного порта
2 КОМ Общий порт
3 ПЕ Защитное заземление, подключение к шасси

Цифровой интерфейс ввода

Номер позиции Сигнал Описание
1-32 ДИ00-ДИ31 Цифровой вход, канал 0 - канал 31
33、34、35、36 ПКОМ Общий порт

Цифровой выходной интерфейс

Номер позиции Сигнал Описание
1-40 D000-D039 Цифровой выход, канал 0 - канал 39, выход с открытым стоком
41、42、43、44、45 ХКОМ Общий порт

Аналоговый интерфейс ввода

Номер позиции Сигнал Описание
1、3、5、7、10、13、16、19 AI01、AI02、AI03、AI04、AI05、AI06、AI07ぁAI08 16-битный 8-канальный аналоговый модуль ввода напряжения, диапазон напряжения от -10 В до 10 В
2、4、6、8、11、14、17、20 АГНД Аналоговая земля
9、12、15、18 +10В Аналоговая выходная мощность, 10 В

Аналоговый выходной интерфейс

Номер позиции Сигнал Описание
1、3、5、7 А000、А001、А002、А003 16-битный 4-канальный аналоговый выходной модуль напряжения, диапазон напряжения от -10 В до 10 В
2、4、6、8 АГНД Аналоговая земля

Выходной интерфейс источника постоянного тока

Номер позиции Сигнал Описание
1 АОЙ+ Положительный вывод выхода источника постоянного тока, диапазон тока от 0А до 1А
2 АОЙ- Отрицательный вывод выхода источника постоянного тока, диапазон тока от 0А до 1А
3 НК Не подключен

Интерфейс определения температуры

Номер позиции Сигнал Описание
1、3、5、7、9、11、13、15 T00+、T01+、T02+、T03+、T04+、T05+、T06+、T07+ 8-канальный вход RTD, положительный вывод сигнала RTD
2、4、6、8、10、12、14、16 T00-、T01-、T02-、T03-、T04-、T05-、T06-、T07- 8-канальный вход RTD, отрицательный вывод сигнала RTD

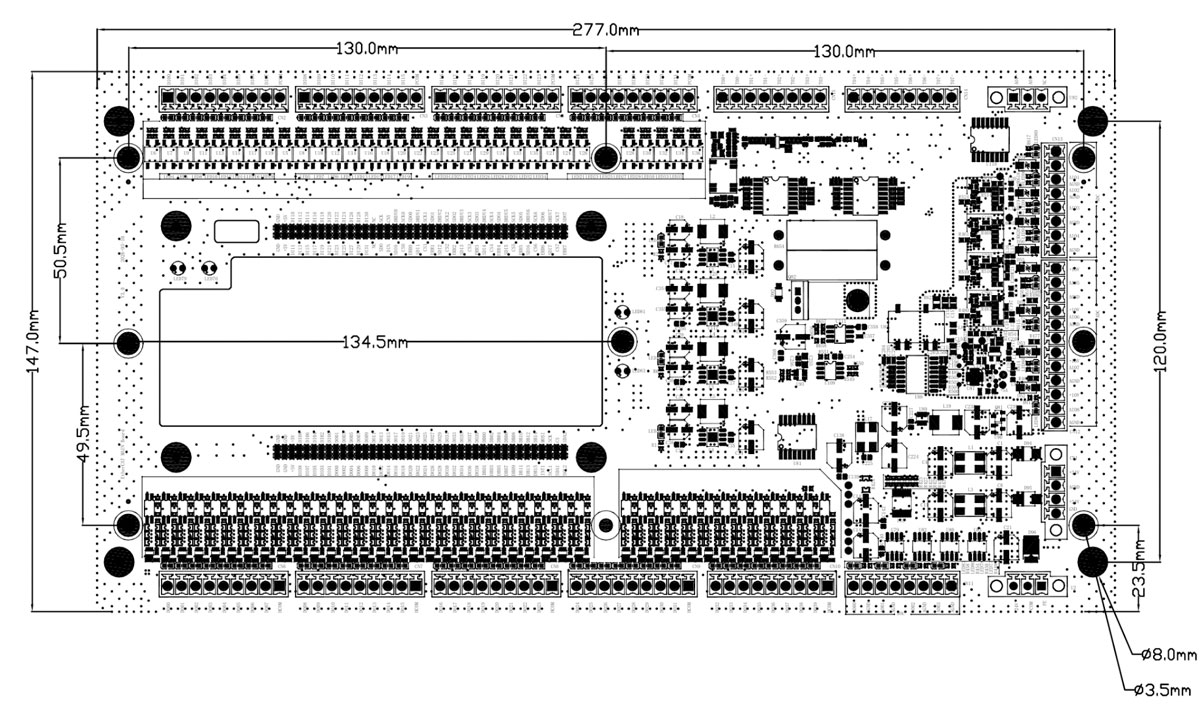

Чертеж размеров продукта

vzvhqdff1790215163
